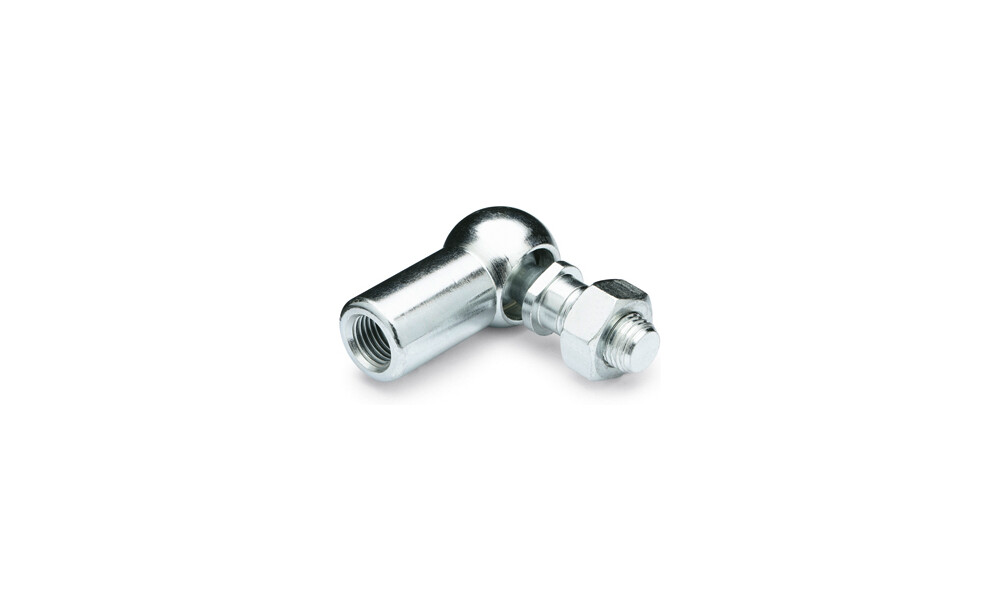

Winkelgelenke DIN 71802 bestehen aus Kugelpfannen DIN 71805 und
Kugelzapfen DIN 71803.
Der Schwenkwinkel beträgt bei der Ausführung mit Sicherungsbügel (Form
CS, BS) 15°, ohne Sicherungsbügel (Form C, B) 18°.
Bei Montage wird der Kugelzapfen durch den Sprengring gedrückt und durch
diesen gehalten. Wenn die Haltekraft (siehe auch Mindestabzugskräfte in
der Tabelle) nicht ausreichend ist, kann die Verbindung Kugelpfanne /
Kugelzapfen durch den Sicherungsbügel gesichert werden. Dieser ist
leicht zu montieren bzw. zu demontieren.
Durch die Verwendung von Dichtkappen GN 710 werden die Winkelgelenke vor
Verschmutzung geschützt.
Die Sechskantmutter gehört zum Lieferumfang.
Dichtkappen GN 710 sind getrennt zu bestellen.
Ausführung Stahl
•Festigkeitsklasse 5
•verzinkt, farblos passiviert
Kugel Stahl
•gehärtet
•Kugelsitz gefettet
RoHS-konform
