DICHTOMATIK Gamma-Ring NBR, Bauform 02

Zu den Varianten

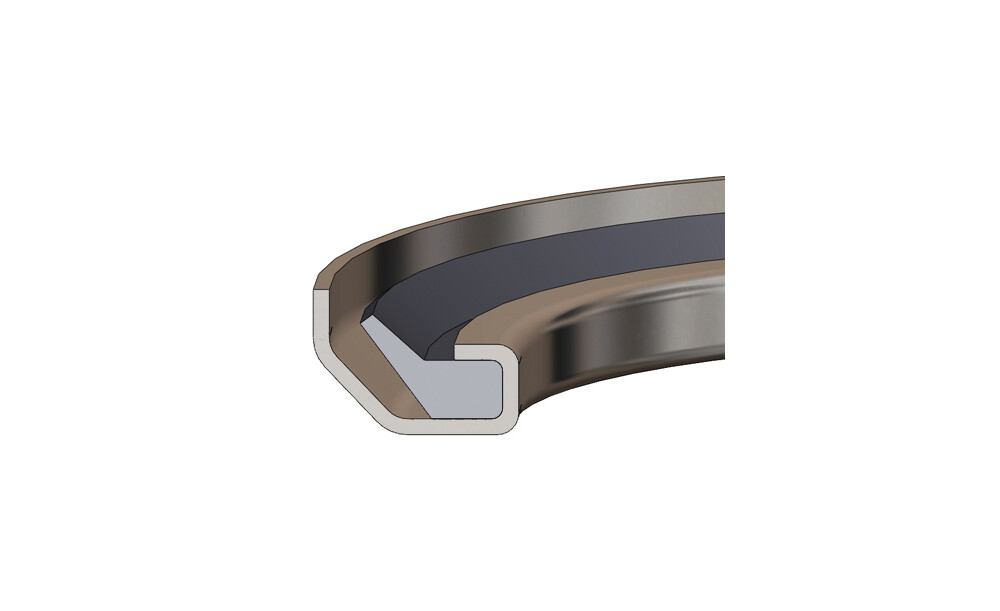

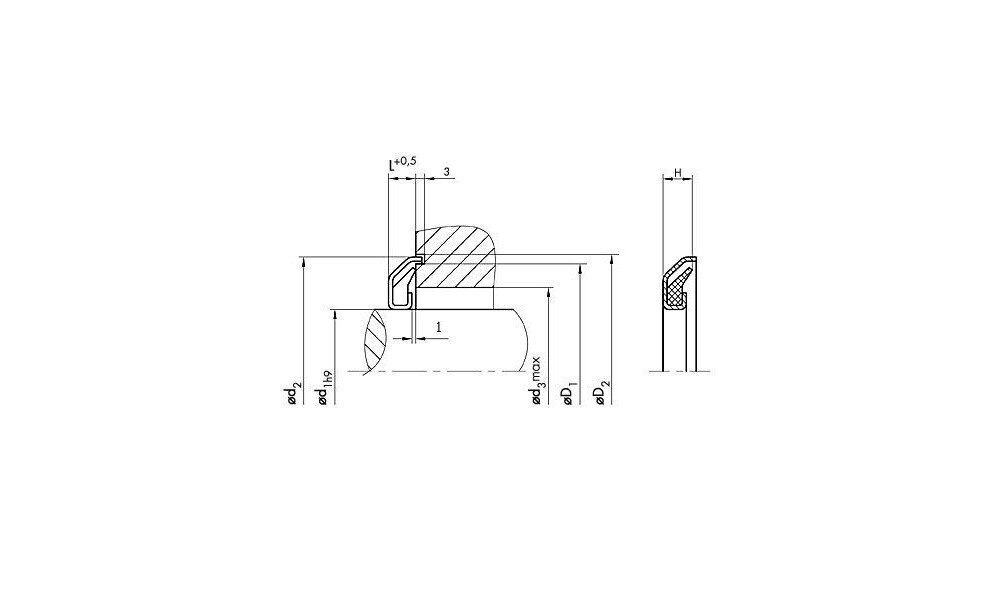

Gamma-Ringe sind Axial-Wellendichtungen, die aus zwei Bauteilen bestehen, einem beschichteten Metallring und einem aus der Form vulkanisierten Elastomerdichtelement. Der Metallring schützt die Elastomerdichtung gegen Beschädigungen, dient als Halterung und Abstützung der Elastomerdichtung und wirkt gleichzeitig als Schleuderscheibe. Die Elastomerdichtung ist nicht fest an den Metallring gebunden, sondern auf den Metallring aufgedehnt und wird zusätzlich durch den axialen Bördelbund gehalten. Bei der Bauform 02 ist der Metallring am Außenmantel in axialer Richtung verlängert. In Kombination mit der umlaufenden Nut in der axialen Gegenlauffläche wird eine zusätzliche Labyrinthabdichtung gebildet.

Medien:

Gute chemische Beständigkeit ­gegen viele Mineralöle und -fette.

Technische Daten
  • Hersteller/MarkeDICHTOMATIK
  • TypAxial-Wellendichtring
  • Bauart02
  • Temperaturbereich von/bis-40 bis +100 °C
  • Material DichtlippeNBR
  • Zolltarifnummer40169300
  • WerkstoffNBR
  • NormDIN 3760
  • Umfangsgeschwindigkeit m/s12
  • Material Gehäusetiefgezogenes, beschichtetes Stahlblech SAE 1008
