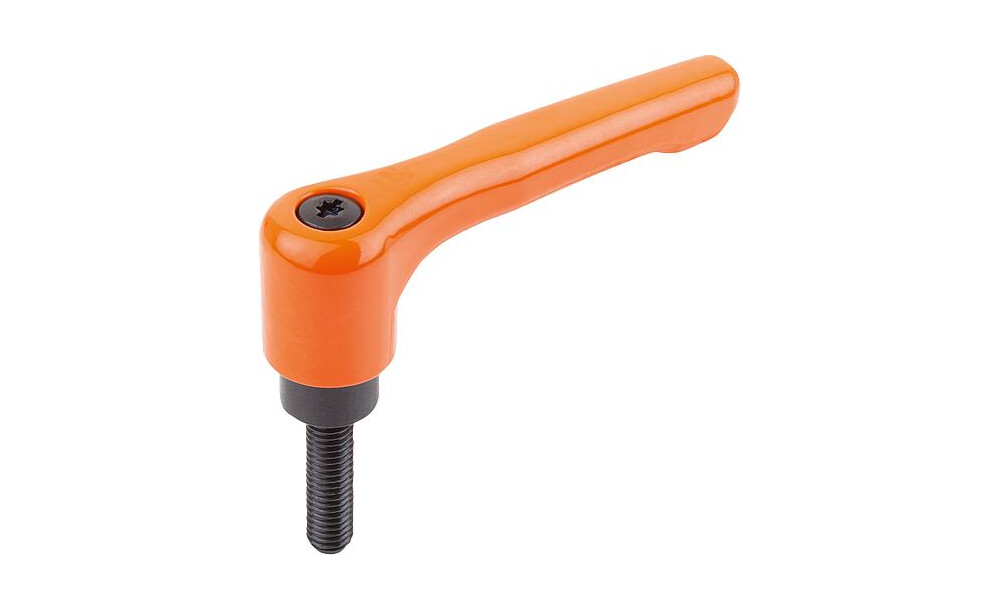

Werkstoff: Griffhebel aus Zinkdruckguss nach DIN EN 12844. Stahlteile Festigkeitsklasse 5.8. Ausführung: Griffhebel kunststoffbeschichtet. Stahlteile brüniert. Bestellbeispiel: nlm 06458-2061X15 (Länge L mit angeben) Hinweis: Es werden serienmäßig geliefert: orange RAL 2004. Bei L = 60 mm beträgt die Gewindelänge 60 mm. Auf Anfrage: Weitere Außengewinde, Schraubenlängen, Farben sowie Sonderausführungen. Maß "H1" auf Wunsch in anderen Längen gegen Aufpreis lieferbar. Zeichnungshinweis: 1) Kegelkuppe DIN EN ISO 4753

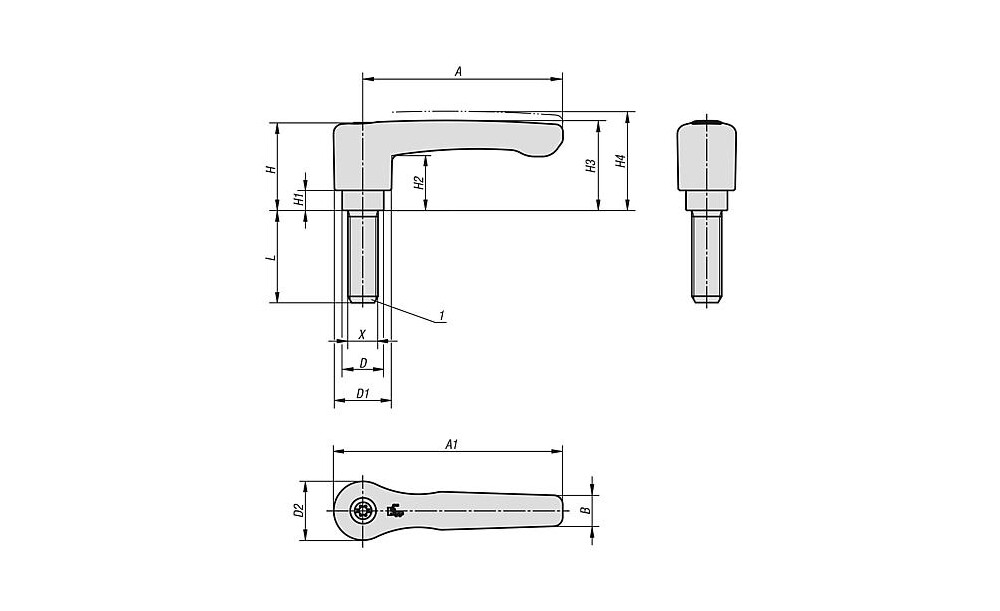

Technische Eigenschaften:

• A=Grifflänge: 80
• A1=Grifflänge: 91
• Ausführung 1: flach
• B: 11,7
• Benennung: Klemmhebel
• D: 16
• D1: 21,2
• D2: 22
• Farbe Grundkörper: reinorange RAL 2004
• Gewicht in kg (ERP): 0.1578
• Gewindeart: Außengewinde
• Größe: 3
• H: 37
• H1: 10
• H2: 23,8
• H3=Griffhöhe: 38
• H4: 42
• L=Gewindelänge: 50
• Material Grundkörper: Zink
• Material Komponente: Stahl
• Oberfläche Grundkörper: kunststoffbeschichtet
• Oberfläche Komponente: brüniert
• Ursprungs-Region: 08
• X=Gewinde: M10
• Zähnezahl : 22
