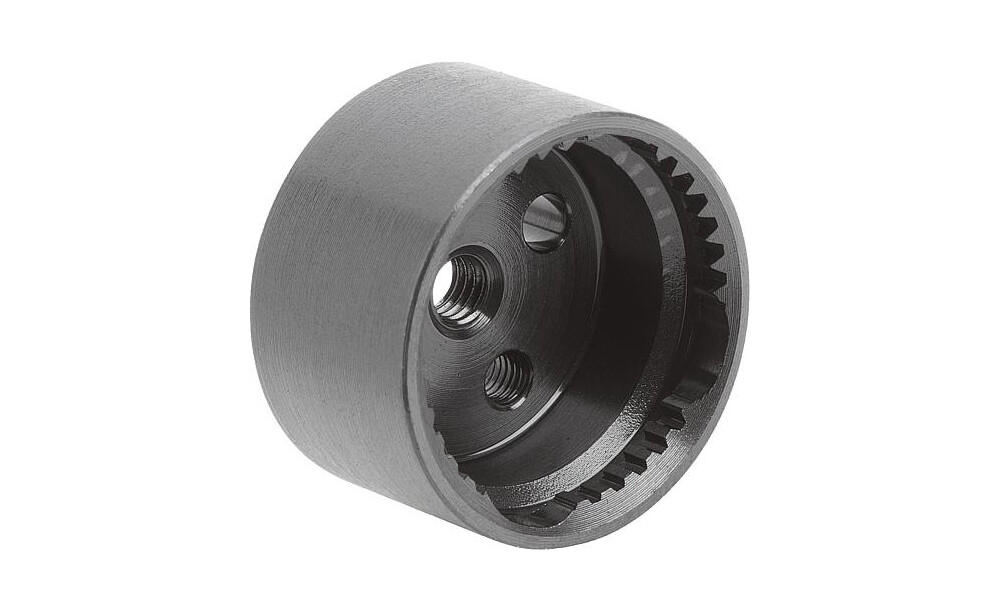

Rastelemente werden verwendet, um zwei Bauteile in beliebigen Winkelpositionen formschlüssig miteinander zu verbinden. Die innenverzahnten Rastelemente (Form A-D) sind mit den außenverzahnten Rastelementen (Form E-H), je nach Anwendungsfall und Montagemöglichkeit, beliebig miteinander kombinierbar. Die Druckfeder unterstützt ein schnelles Umsetzen auf eine neue Winkelposition. Werkstoff: Rastelement Stahl oder Edelstahl 1.4305. Feder Edelstahl 1.4310. Zylinderschrauben Stahl oder Edelstahl A 2. Ausführung: Rastelement Stahl brüniert oder Edelstahl blank. Feder blank. Zylinderschrauben Stahl Festigkeitsklasse 8.8, geschwärzt oder Edelstahl A2-70, blank. Bestellhinweis: Bei den innenverzahnten Rastelementen der Form A und B sind je 2 Zylinderschrauben mit Innensechskant M3x8 bzw. M5x10 im Lieferumfang enthalten. Bei den außenverzahnten Rastelementen (Form E-H) ist je eine Druckfeder aus Edelstahl im Lieferumfang enthalten. Hinweis: Zur Befestigung von Rastelementen der Form A oder B sind Zylinderschrauben nach DIN 7984 mit Innensechskant, niedriger Kopf zu verwenden. Funktionen: Die Rastelemente verwendet man zur rotatorischen Verstellung von Bauteilen. Die Befestigungsmöglichkeiten können anwendungsbezogen zusammengestellt werden. Zeichnungshinweis: 1) ausgerastet 2) eingerastet

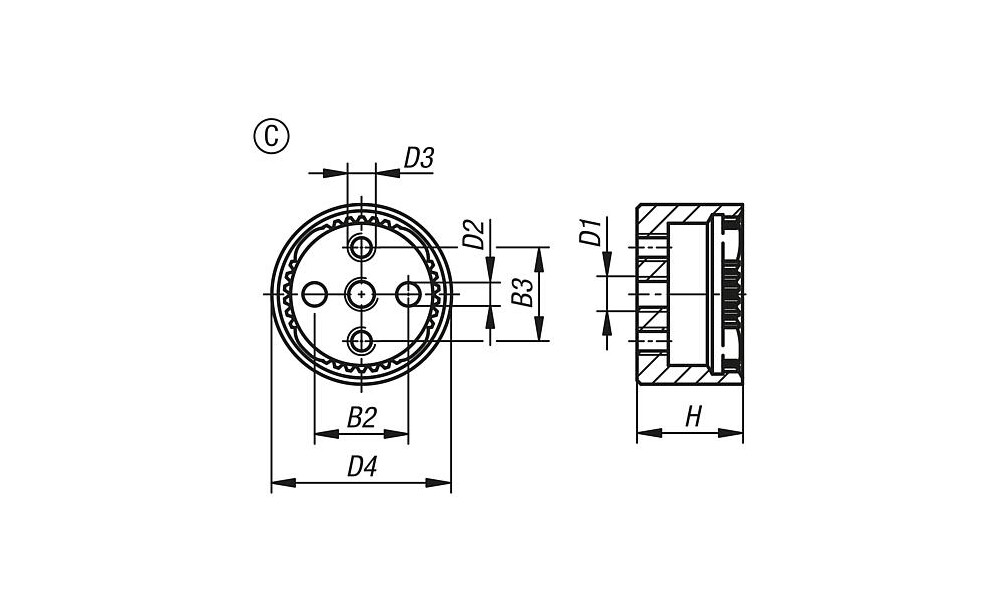

Technische Eigenschaften:

• Ausführung 1: mit Innenverzahnung
• B2: 12
• B3: 12
• Benennung: Rastelement
• D1=Gewinde: M4
• D2=Passbohrung: 3H8
• D3=Gewinde: M3
• D4=Außendurchmesser: 23
• Form: C
• Gewicht in kg (ERP): 0.0208
• H=Höhe: 13,5
• Material Grundkörper: Stahl
• Oberfläche Grundkörper: brüniert
• Zähnezahl : 38
