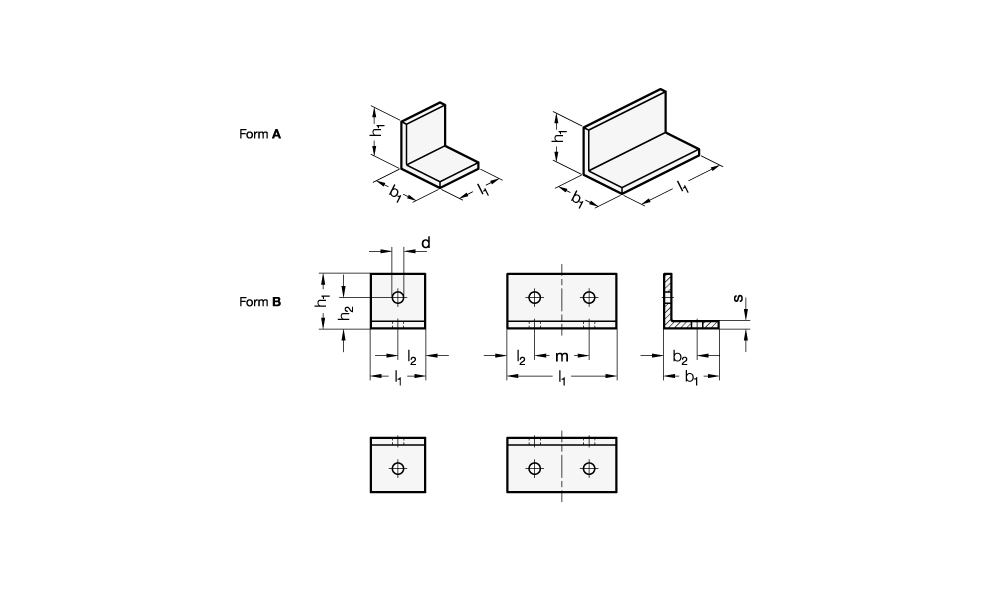

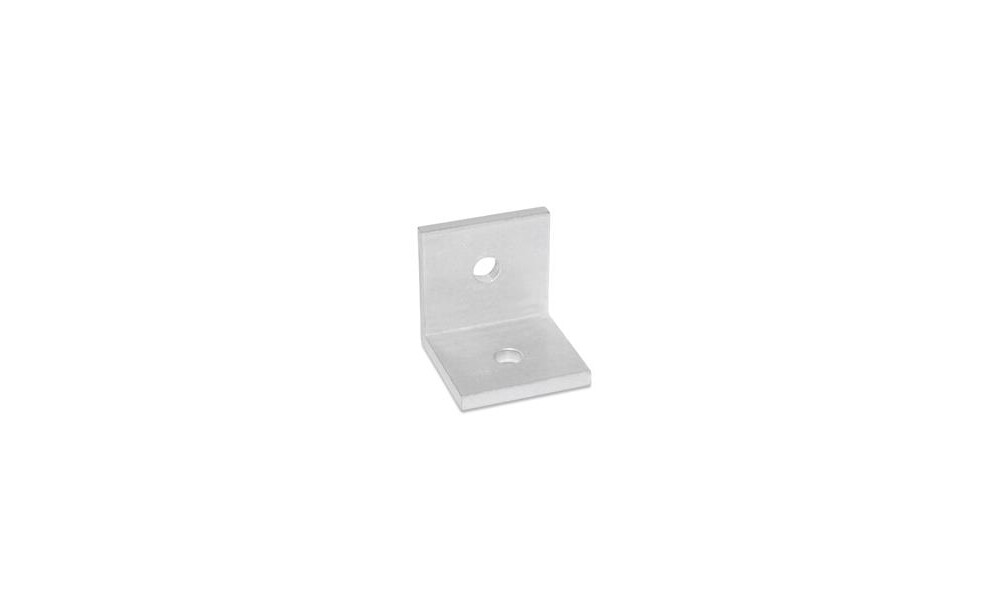

Montage-Winkel GN 970 werden universell zum rechtwinkligen Verbinden und Befestigen von z.B. Auflageplatten oder Abdeckungen verwendet. Die Form A erlaubt das Einbringen anwendungsspezifischer Bohrbilder sowie die Befestigung durch Schweißen. Die Montagewinkel der Form B sind in Abhängigkeit der Länge l1 mit 2 oder 4 Bohrungen versehen.

Technische Eigenschaften:

• b1: 30
• b2: 18
• Breite h2: 18
• d: 6.2
• Gewicht: 0.016 kg
• h1: 30
• Länge l1: 30
• Länge Winkel l2: 15
• s: 4
• Werkstoff: ALM - Aluminium
• Winkelform: B - mit Bohrungen

Weitere Informationen:

REACH KONFORM | ROHS KONFORM
