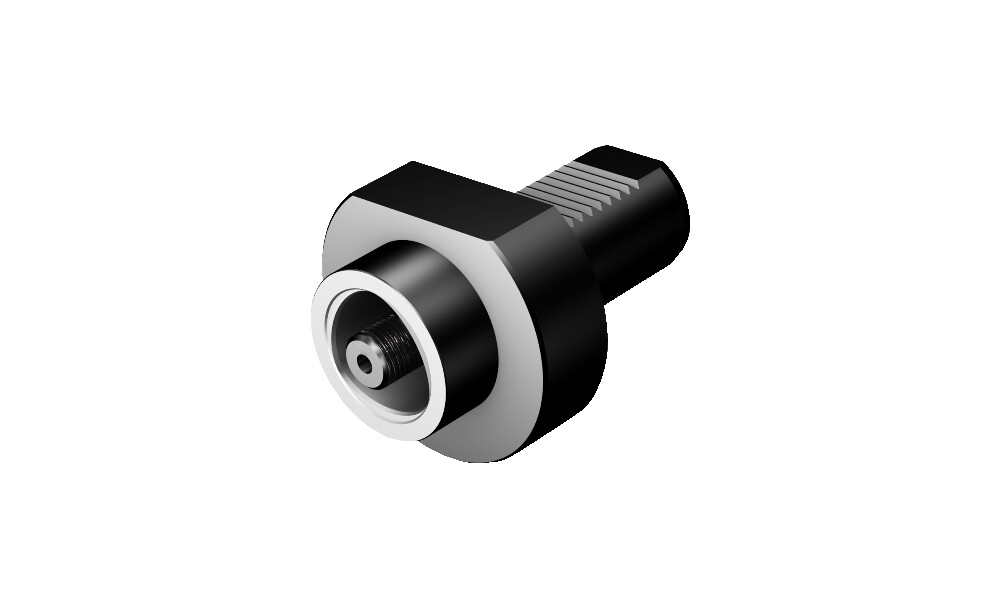

VDI auf Coromant Capto® Spanneinheit

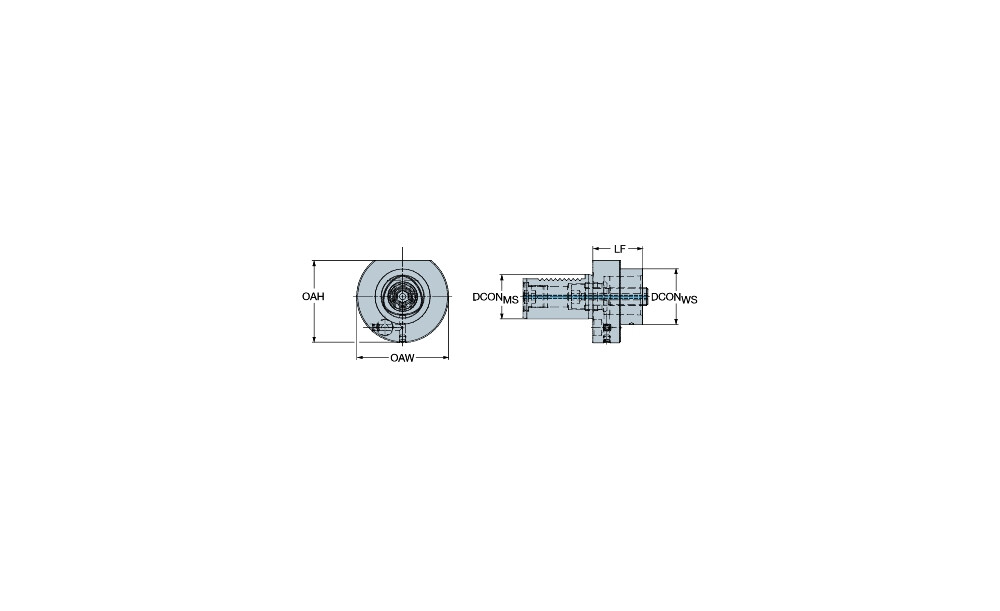

Technische Eigenschaften:

• Adapterschnittstelle Maschinenrichtung(ADINTMS): VDI machine interface -size 40
• DCONMS: 40 mm
• DCONWS: 50 mm
• DFC: 35 mm
• Drehmoment(TQ): 70 Nm
• Funktionslänge(LF): 45 mm
• Gesamtbreite(OAW): 83 mm
• Gesamthöhe(OAH): 74 mm
• HerstArtNr: C5-NC3000-V40-045
• Hersteller: SANDVIK COROMANT
• IC Code: 19000
• Körperdurchmesser(BD): 50 mm
• Kühlmitteldruck(CP): 80 bar
• Kühlschmierstoffaustritt(CXSC): 1: axial concentric exit
• Kühlschmierstoffeintritt(CNSC): 7: decentral over flange and axial
• Länge Körperdurchmesser 1(LB): 20 mm
• Lebenszyklusstatus(LCS): 20
• Maximale Kraglänge(OHX): 45 mm
• Planlaufeinstellung(ADINTWS): Coromant Capto (bolt clamping) -size C5
• Schneidrichtung(HAND): R
• Werkzeugausführung(BMC): Steel
• Planlaufeinstellung ADINTW: Coromant Capto (bolt clamping) -size C5
• Adapterschnittstelle Maschinenrichtung ADINTM: VDI machine interface -size 40
• Funktionslänge L: 45 mm
• Länge Körperdurchmesser 1 LB: 20 mm

Weitere Informationen:

REACH KONFORM
