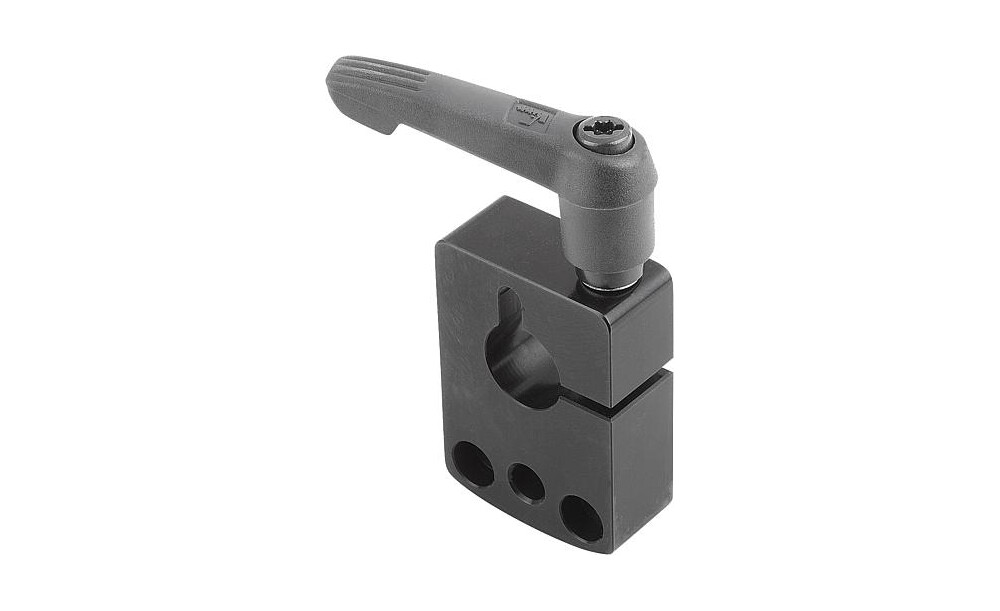

Montageplatten bilden eine kompakte Einheit in Verbindung mit Positionsanzeigern. Sie garantieren eine zuverlässige Spindelklemmung ohne zusätzliche Konstruktionsarbeit. Werkstoff: Einbaulage 1, Gehäuse Zinkdruckguss. Einbaulage 3, Gehäuse Aluminium. Klemmhebel Kunststoff. Ausführung: Einbaulage 1, Gehäuse lackiert. Einbaulage 3, Gehäuse eloxiert. Klemmhebel schwarzgrau. Bestellbeispiel: K0414.09121 Hinweis: Aufgrund der einfachen Montage ist die Montageplatte auch zur Nachrüstung an bestehenden Anlagen gut geeignet.

Technische Eigenschaften:

• A: 21
• A1: 11
• A2: 22
• A4: 23,5
• A5: 7,5
• Ausführung 1: mit Klemmhebel
• Ausführung 2: unten/oben
• B=Breite: 15
• B1: 4,6
• Benennung: Montageplatte
• D=Innendurchmesser: 14
• D1: M4
• D2: 4,5
• D3: 8
• Einbaulage: 3
• Gewicht in kg (ERP): 0.0706
• H=Höhe: 47
• H1: 16,5
• L=Länge: 33
• Material Grundkörper: Aluminium
• Material Komponente: Kunststoff
• Oberfläche Grundkörper: eloxiert
• Passend zu : K0409
• Passend zu Positionsanzeiger: 21902
