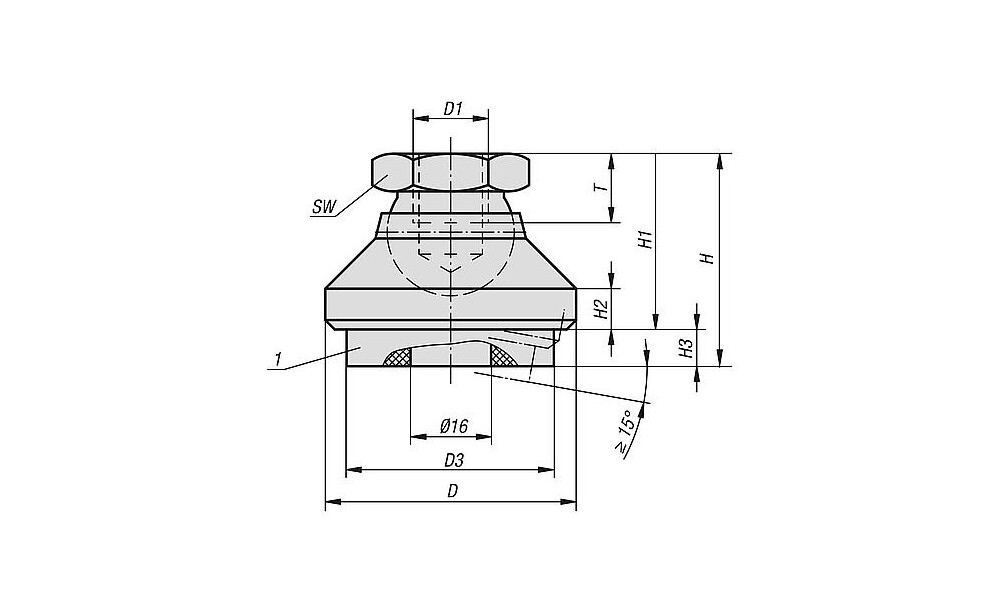

Werkstoff: Stahlausführung: Druckteller Vergütungsstahl, Kugelelement Automatenstahl. Edelstahlausführung: Druckteller und Kugelelement Edelstahl. Dämmplatte PUR-Elastomer (Sylomer V12). Ausführung: Stahlausführung: Kugelelement einsatzgehärtet, brüniert. Teller brüniert. Edelstahlausführung: blank. Dämmplatte grau, geklebt, rutschfest. Einsatzbereich von -30 °C bis +70 °C. Bestellbeispiel: K0420.110 Hinweis: Die in der Tabelle angegebene Belastbarkeit ist eine Empfehlung, bis zu welcher permanenten statischen Last das Dämpfungselement eingesetzt werden soll.Diese statische Belastung entspricht einer Flächenpressung von 0,4 N/mm², bei welcher der Werkstoff seine optimalen Dämpfungseigenschaften erzielt. Dabei wird berücksichtigt, dass es bei der dynamischen Beanspruchung zu einer zusätzlichen Belastung, bis zu einer Pressung von 0,6 N/mm², kommt. Die Dämmplatte absorbiert Vibrationen und verhindert ein Verrutschen des Gelenktellers. Gelenkteller (ohne Schwingungsdämpfung) siehe K0395. Zeichnungshinweis: 1) Dämmplatte

Technische Eigenschaften:

• Ausführung 1: schwingungsdämpfend
• Belastbarkeit max. kN: 0,212
• Benennung: Gelenkteller
• D=Tellerdurchmesser: 32
• D1=Gewinde: M10
• D3: 30,5
• Gewicht in kg (ERP): 0.0532
• H=Höhe: 30
• H1: 22
• H2: 5
• H3 (bei Pressung 0 / 0,4 / 0,6 N/mm²): 8 / 6,8 / 5,9
• Material Grundkörper: Edelstahl
• SW: 17
• T: 10
