Werkstoff: Vergütungsstahl. Ausführung: Grundkörper oxidiert. Funktionsflächen gehärtet und geschliffen. Hinweis: Die UNILOCK 5-Achs-Basismodule sind adaptierbar direkt auf Maschinentische mit Lochrastersystem oder Maschinentische in T-Nutenausführung, sowie auf Rasterpaletten mit Rasterabstand 40/50 mm Systemgröße M12. Passend zu UNILOCK Nullpunkt Spannsystem mit UNILOCK Spannbolzen. Mit einem entsprechenden Adapterspannbolzen kann auch auf die gängigen Nullpunkt-Spannsysteme direkt aufgebaut werden. Mit den UNILOCK Spannbolzen in Verbindung mit den Befestigungsschrauben M10, M12, M16 sind folgende Haltekräfte möglich: - Haltekraft (M10) 35.000 N - Haltekraft (M12) 50.000 N - Haltekraft (M16) 75.000 N Haltekraft mit Zylinderschraube DIN EN ISO 4762 -12.9 Spannbolzen dürfen nur in Verbindung mit einer montierten Wechseleinheit im Spannmodul gespannt werden.

Technische Eigenschaften:

• Anzieh- drehmoment max. Nm: 15
• Ausführung 1: UNILOCK

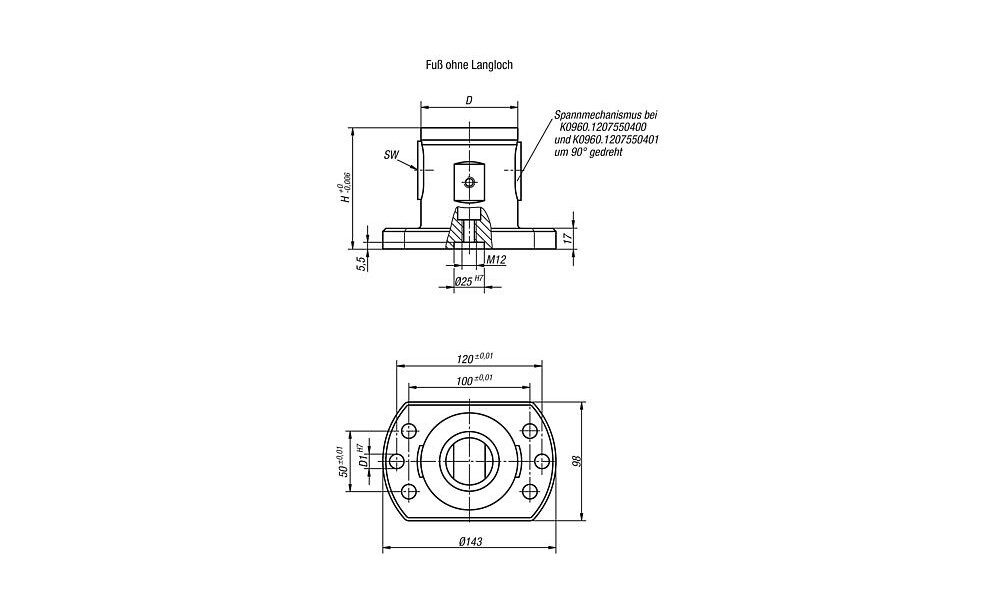

• Ausführung 2: Fuß ohne Langloch

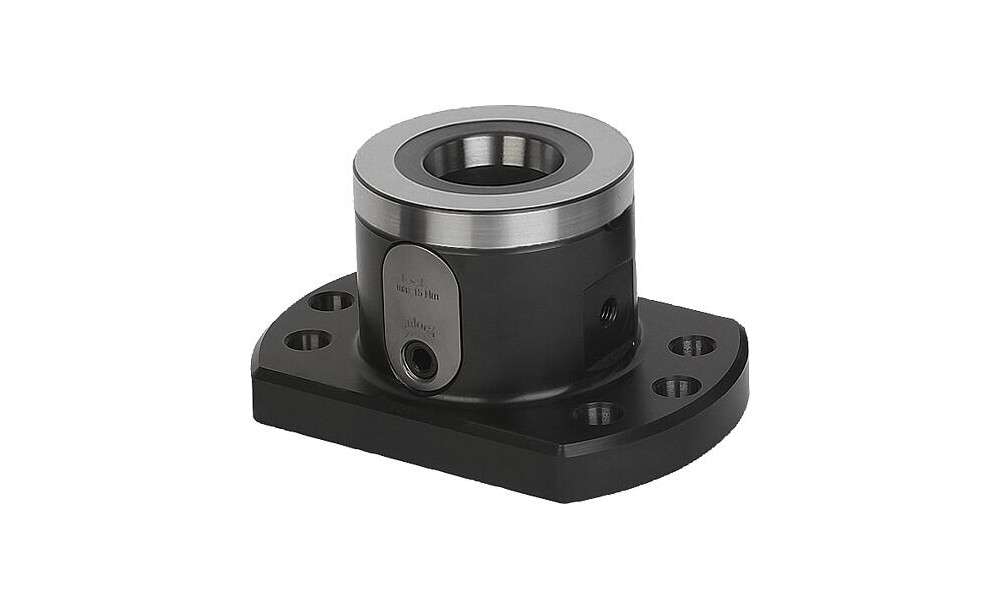

• Benennung: 5-Achs-Basismodul
• D=Durchmesser: 80
• D1=Durchmesser: 12
• Einzugskraft kN: 15
• Form: A
• Form-Typ: ohne Verdrehsicherung
• Gewicht in kg (ERP): 4.6000
• Größe: SYSTEMGRÖßE 80MM
• H=Höhe: 100
• H1: 24
• Haltekraft F kN: 50
• Material Grundkörper: Einsatzstahl
• Oberfläche Grundkörper: oxidiert
• SW: 6
