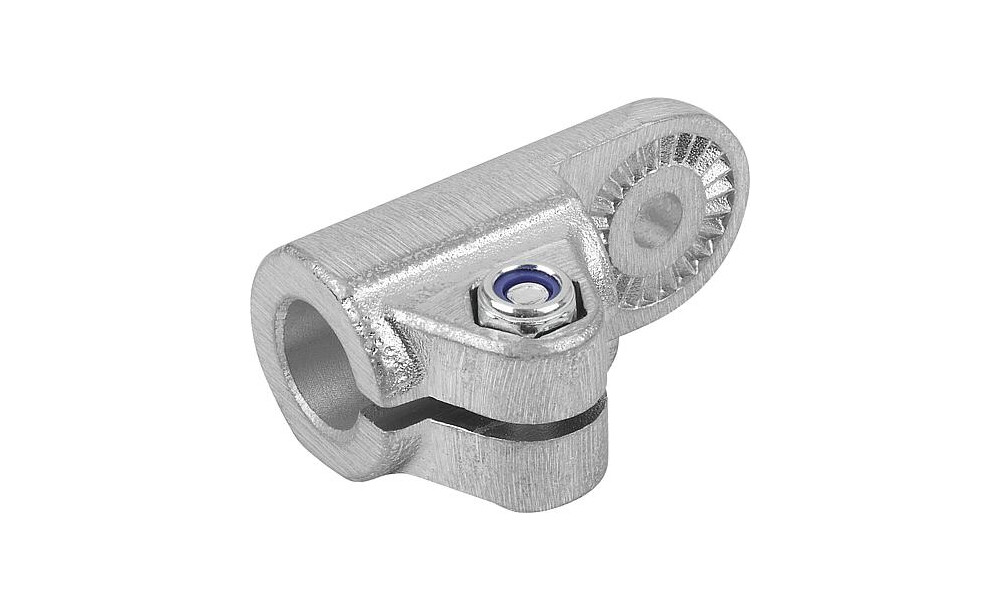

Werkstoff: Aluminiumguss. Klemmschraube mit Mutter, Stahl. Ausführung: gleitgeschliffen. Klemmschraube mit Mutter verzinkt. Bestellbeispiel: K0484.516 Hinweis: Rohrverbinder Gelenkstücke mit Innenverzahnung können mit Rohrverbinder Gelenkstücke mit Außenverzahnung (K0485) zu einem Gelenkstück zusammengefügt werden. Max. Drehmoment zum Anziehen der Klemmschrauben: M6: 10 Nm. M8: 25 Nm. M10: 50 Nm. Auf Anfrage: Klemmhebel zur Befestigung. Zubehör: - Sechskantmutter DIN 985 - Sechskantschrauben DIN 933 - Zylinderschrauben DIN 6912 Zeichnungshinweis: 1) 15° Verzahnung

Technische Eigenschaften:

• A=Innendurchmesser: 18,1
• Ausführung 1: Gelenkstück
• Ausführung 2: für Rundrohre
• Benennung: Rohrverbinder
• C: 10,5
• D: 7,5
• E: 26
• F kN: 3,6
• G: 29,4
• Gewicht in kg (ERP): 0.0520
• H: 25
• K: 30
• L: 57
• M: 44
• Material Grundkörper: Aluminium
• Material Komponente: Stahl
• Mb (Nm): 28
• Mv (Nm): 9
• Oberfläche Komponente: verzinkt
• P: 21
• Produkttyp: mit Innenverzahnung
• S: M6
