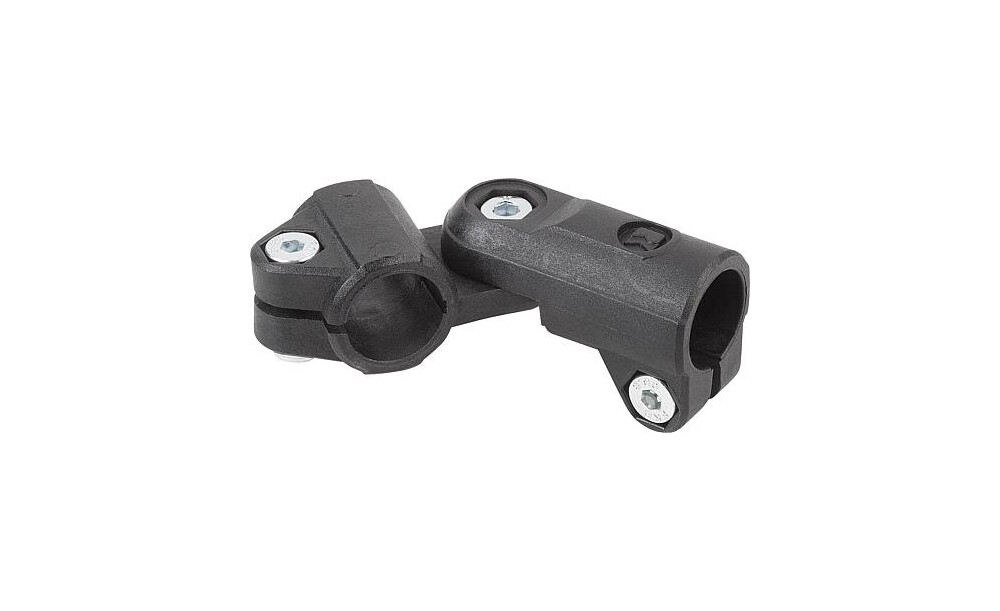

Werkstoff: Thermoplast. Zylinderschraube DIN 7984 und Sechskantmutter DIN 985, Stahl. Ausführung: schwarz. Zylinderschraube, Sechskantmutter verzinkt. Bestellbeispiel: K0488.18 Hinweis: Rohrverbinder Gelenke sind um 180° stufenlos verstellbar. Die Basisgröße für Rundrohre beträgt Ø18 mm bzw. Ø30 mm. Sollen kleinere Rohre geklemmt oder von Rund- auf Vierkantrohr umgestellt werden, so kann durch Reduzierhülsen K0492 das Entsprechende angepasst werden. Auf Anfrage: Kunststoffklemmhebel zur Befestigung. Zubehör: - Reduzierhülsen K0492 - Rund- und Vierkantrohre K0493 Beachten: Anzugsmoment der Klemmschrauben: M6: 10 Nm M8: 25 Nm

Technische Eigenschaften:

• A=Innendurchmesser: 30
• Ausführung 1: für Rundrohre
• Ausführung 2: Gelenk
• B=Innendurchmesser: 30
• Benennung: Rohrverbinder
• C: 45
• D: 40
• E: 41,5
• F: 45
• G: 40
• Gewicht in kg (ERP): 0.1605
• H: 43
• L: 143,5
• M: 68
• Material Grundkörper: Thermoplast
• Material Komponente: Stahl
• N: 52,5
• O: 22,5
• Oberfläche Komponente: verzinkt
• P: 28,5
• Produkttyp: ohne Verzahnung
• S: M8x25
• T: M8x25
