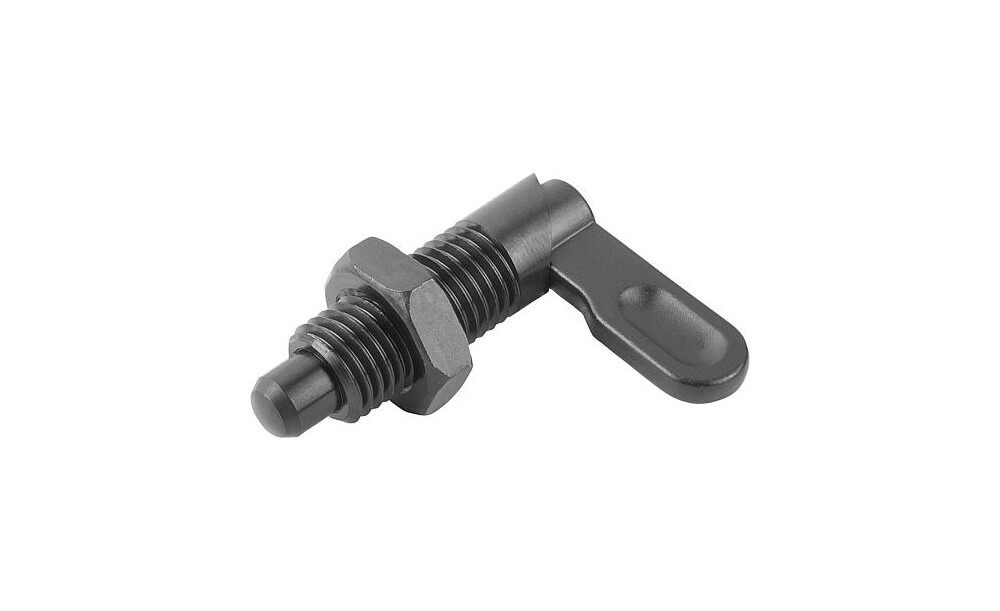

Werkstoff: Stahl, Festigkeitsklasse 5.8. Ausführung: brüniert. Arretierstift gehärtet und geschliffen. Hinweis: Sperrriegel werden eingesetzt, wenn der Arretierstift zeitweise nicht vorstehen darf. Durch Drehen des Riegels um 180° wird der Arretierstift eingezogen. Eine Rastkerbe bewirkt, dass der Riegel in dieser Stellung gehalten wird. Zeichnungshinweis: Form B: Griff unbeschichtet, mit Mutter Form D: Griff pulverbeschichtet, mit Mutter

Technische Eigenschaften:

• B: 9
• B1: 3
• Benennung: Sperrriegel
• D=Arretierstiftdurchmesser: 6
• D1=Gewinde: M10
• D2: 10
• F x 30°: 1,8
• Federkraft Anfang F1 ca. N: 8
• Federkraft Ende F2 ca. N: 14
• Form: B
• Form-Typ: Griff unbeschichtet, mit Mutter
• Gewicht in kg (ERP): 0.0240
• H: 6
• Kontermutter: mit Kontermutter
• L: 38
• L1=Grifflänge: 25
• L3: 20
• Material Grundkörper: Stahl
• PL Edelstahl: false
• REACh: false
• SW: 17
• Ursprungs-Region: 08
