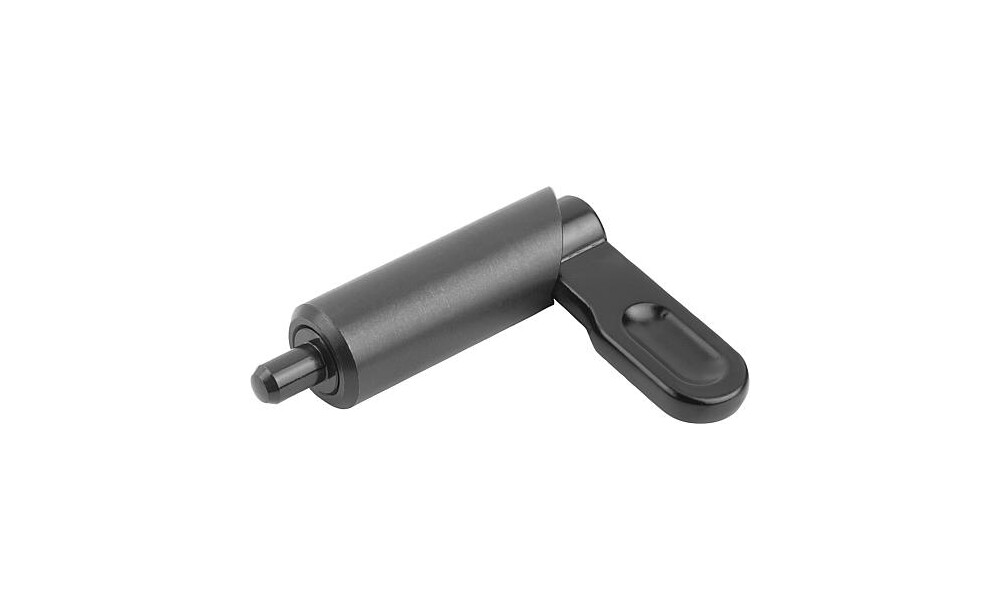

Werkstoff: Riegel 1.0503. Arretierstift Stahl, Festigkeitsklasse 5.8. Hülse 1.0403. Ausführung: brüniert. Arretierstift gehärtet und geschliffen. Bestellbeispiel: K0639.091220 Hinweis: Sperrriegel werden eingesetzt, wenn der Arretierstift zeitweise nicht vorstehen darf. Durch Drehen des Riegels um 180° wird der Arretierstift eingezogen. Eine Rastkerbe bewirkt, dass der Riegel in dieser Stellung gehalten wird. Zeichnungshinweis: Form E: Griff unbeschichtet, glatte Hülse Form F: Griff pulverbeschichtet, glatte Hülse

Technische Eigenschaften:

• Ausführung 1: glatte Ausführung
• B: 9
• B1: 3
• Benennung: Sperrriegel
• D=Arretierstiftdurchmesser: 5
• D1=Gewinde: 10
• F x 30°: 1,3
• Federkraft Anfang F1 ca. N: 8
• Federkraft Ende F2 ca. N: 14
• Form: F
• Form-Typ: Griff pulverbeschichtet, Hülse glatt
• Gewicht in kg (ERP): 0.0204
• H: 6
• Kontermutter: ohne Kontermutter
• L: 38
• L1=Grifflänge: 25
• Material Grundkörper: Stahl

Weitere Informationen:

REACH: Name of Material/Mixture: steel; Substance name: Lead; CAS No.: 7439-92-1; Worst case concentration in article: 0,3% |
