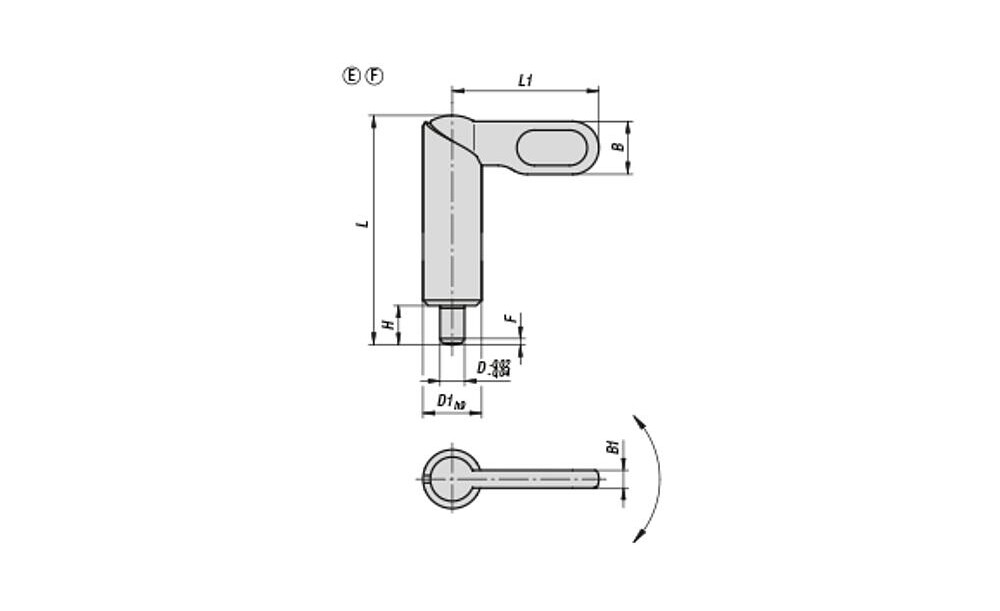

Werkstoff: Riegel 1.0503. Arretierstift Stahl, Festigkeitsklasse 5.8. Hülse 1.0403. Ausführung: brüniert. Arretierstift gehärtet und geschliffen. Bestellbeispiel: K0639.091220 Hinweis: Sperrriegel werden eingesetzt, wenn der Arretierstift zeitweise nicht vorstehen darf. Durch Drehen des Riegels um 180° wird der Arretierstift eingezogen. Eine Rastkerbe bewirkt, dass der Riegel in dieser Stellung gehalten wird. Zeichnungshinweis: Form E: Griff unbeschichtet, glatte Hülse Form F: Griff pulverbeschichtet, glatte Hülse

Technische Eigenschaften:

• Ausführung 1: glatte Ausführung
• B: 14,4
• B1: 4,8
• Benennung: Sperrriegel
• D=Arretierstiftdurchmesser: 10
• D1=Gewinde: 16
• F x 30°: 2,8
• Federkraft Anfang F1 ca. N: 15
• Federkraft Ende F2 ca. N: 35
• Form: E
• Form-Typ: Griff unbeschichtet, Hülse glatt
• Gewicht in kg (ERP): 0.0824
• H: 10
• Kontermutter: ohne Kontermutter
• L: 60,4
• L1=Grifflänge: 40
• Material Grundkörper: Stahl
