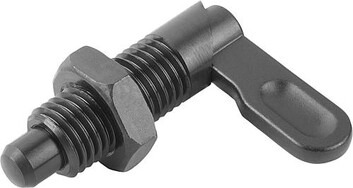

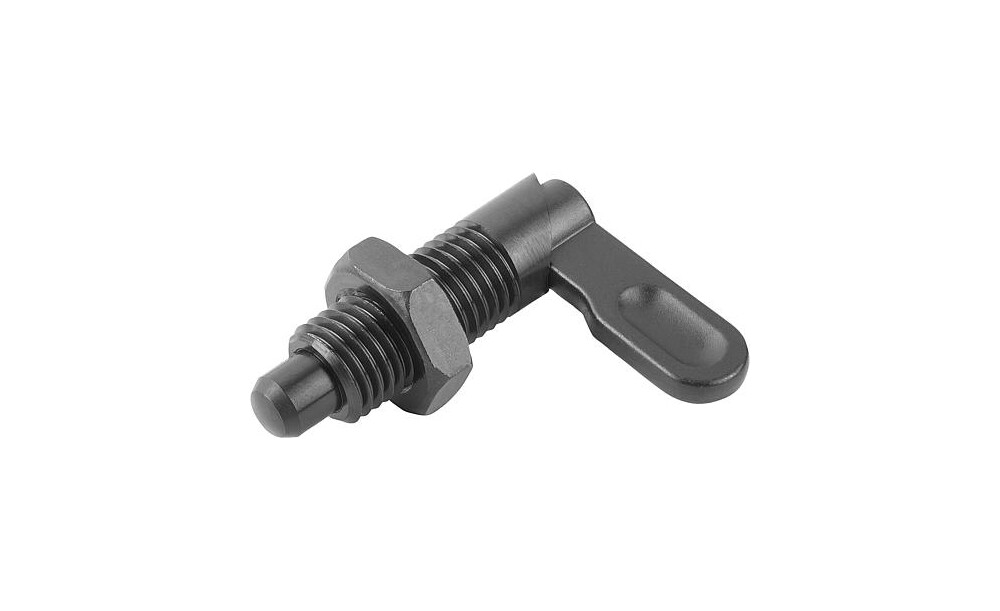

Werkstoff: Stahl, Festigkeitsklasse 5.8. Ausführung: brüniert. Arretierstift gehärtet und geschliffen. Hinweis: Sperrriegel werden eingesetzt, wenn der Arretierstift zeitweise nicht vorstehen darf. Durch Drehen des Riegels um 180° wird der Arretierstift eingezogen. Eine Rastkerbe bewirkt, dass der Riegel in dieser Stellung gehalten wird. Zeichnungshinweis: Form B: Griff unbeschichtet, mit Mutter Form D: Griff pulverbeschichtet, mit Mutter

Technische Eigenschaften:

• B: 18
• B1: 6
• Benennung: Sperrriegel
• D=Arretierstiftdurchmesser: 12
• D1=Gewinde: M20x1,5
• D2: 20
• F x 30°: 3
• Federkraft Anfang F1 ca. N: 20
• Federkraft Ende F2 ca. N: 60
• Form: B
• Form-Typ: Griff unbeschichtet, mit Mutter
• Gewicht in kg (ERP): 0.1735
• H: 12
• Kontermutter: mit Kontermutter
• L: 70
• L1=Grifflänge: 50
• L3: 35
• Material Grundkörper: Stahl
• SW: 30

Weitere Informationen:

REACH: Name of Material/Mixture: steel; Substance name: Lead; CAS No.: 7439-92-1; Worst case concentration in article: 0,3% |
