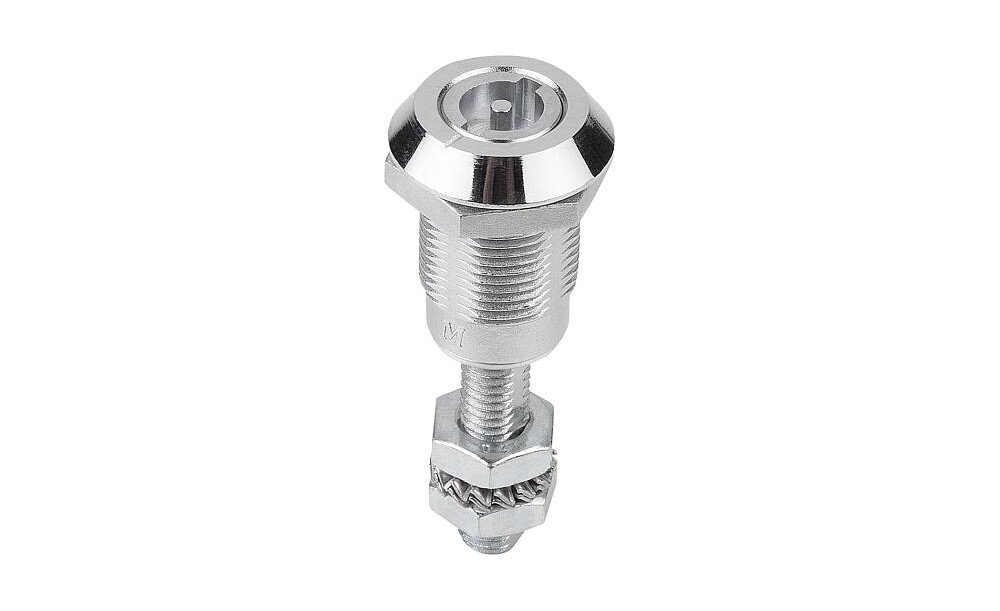

Werkstoff: Gehäuse und Betätigung Zinkdruckguss. Flachdichtung Gummi. Ausführung: Gehäuse und Betätigung verchromt, bei Knebelausführung schwarz pulverbeschichtet. Bestellbeispiel: Kompressions-Drehriegel K0531.18321 Zunge K0532.1000X590 Hinweis: Kompressions-Drehriegel werden vorwiegend bei Türen und Gehäusen eingesetzt, die einen höheren Anpressdruck der Dichtung verlangen. Rechts oder links einsetzbar. Der Schließvorgang läuft dabei immer im Uhrzeigersinn ab. Vibrationssicher, wasser- und staubgeschützt gemäß IP65. Zunge in der gewünschten Ausführung bitte separat bestellen. Jede Zunge ist mit jedem Gehäuse kombinierbar. *Das Maß A ergibt sich aus der Kombination von Drehriegel und Zunge und wird bei den passenden Zungen angezeigt. Funktionen: Durch Rechtsdrehen der Betätigung wird die Zunge um 90° gedreht und in Schließstellung gebracht. Durch eine weitere Drehung um 90° wird die Zunge in axialer Richtung angezogen und somit der Anpressdruck erhöht. Der Anzugsweg beträgt 6 mm. Die Befestigungsmutter ist einseitig als Erdungsmutter mit Krallen ausgeführt. Die gekröpfte Zunge ist positiv und negativ anwendbar. Zubehör: Steckschlüssel K0535. Zungen für Kompressions-Drehriegel mit verstellbarer Zungenhöhe Stahl K0532. Zeichnungshinweis: Betätigung: a) Vierkant 8 mm b) Doppelbart 3 mm c) Doppelbart 5 mm d) Knebel e) Dreikant 7 mm

Technische Eigenschaften:

• Ausführung 1: verstellbare Zunge
• Benennung: Kompressions-Drehriegel
• Betätigung: Doppelbart 5 mm
• Gewicht in kg (ERP): 0.1180
• H=Höhe: 32
• Material Grundkörper: Zink
• S=max. Wandstärke: 18
• SW=Schlüsselweite: 27
