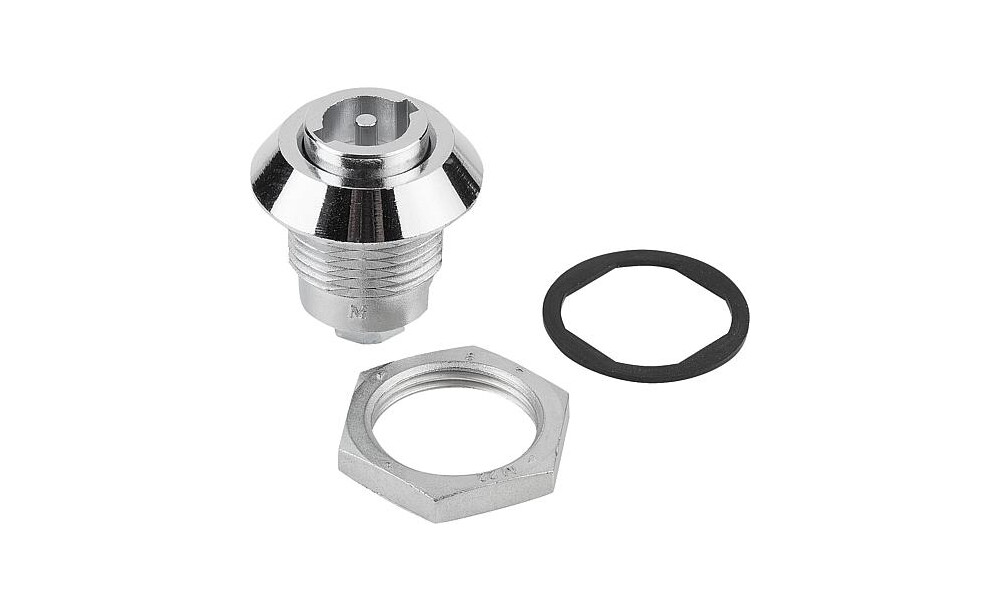

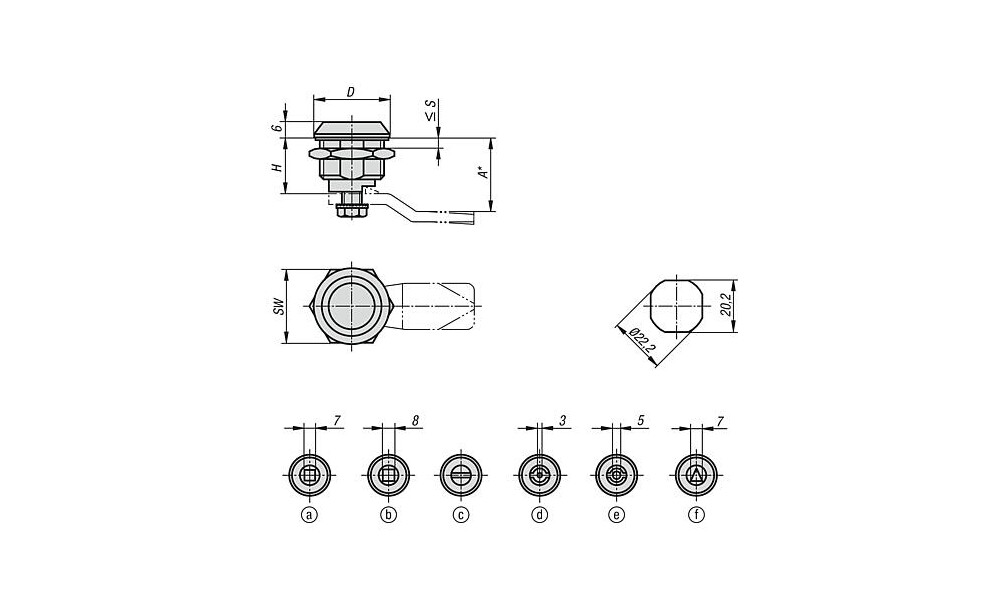

Werkstoff: Gehäuse, Betätigung und Mutter Zinkdruckguss oder Kunststoff PA6 GFR 30. Flachdichtung Gummi. Ausführung: Gehäuse, Betätigung und Mutter verchromt oder schwarz. Bestellbeispiel: Drehriegel K0522.17181 Zunge K0523.145X045 (Bitte Zungenabstand "A" mit angeben) Hinweis: Drehriegel mit federgelagerter Zunge. Rechts oder links einsetzbar mit einem Schließweg von 90°. Der Drehriegel kann vormontiert eingebaut werden. Die Befestigungsmutter ist einseitig als Erdungsmutter mit Krallen ausgeführt. Vibrationssicher (außer Kunststoffausführung), eine Rastung verhindert ein selbständiges Öffnen. Wasser- und staubgeschützt gemäß IP65. Zunge in der gewünschten Ausführung bitte separat bestellen. Jede Zunge ist mit jedem Gehäuse kombinierbar. *Das Maß A ergibt sich aus der Kombination von Drehriegel und Zunge und wird bei den passenden Zungen angezeigt. Zubehör: Steckschlüssel K0535. Zunge für Drehriegel Stahl K0523. Steckschlüssel K0535. Zunge für Drehriegel Stahl K0523. Zeichnungshinweis: Betätigung: a) Vierkant 7 mm b) Vierkant 8 mm c) Schlitz d) Doppelbart 3 mm e) Doppelbart 5 mm f) Dreikant 7 mm

Technische Eigenschaften:

• Benennung: Drehriegel
• Betätigung: Doppelbart 3 mm
• D=Durchmesser: 30
• Gewicht in kg (ERP): 0.0582
• H=Höhe: 18,5
• Material Grundkörper: Zink
• S=max. Wandstärke: 7
• SW=Schlüsselweite: 27
