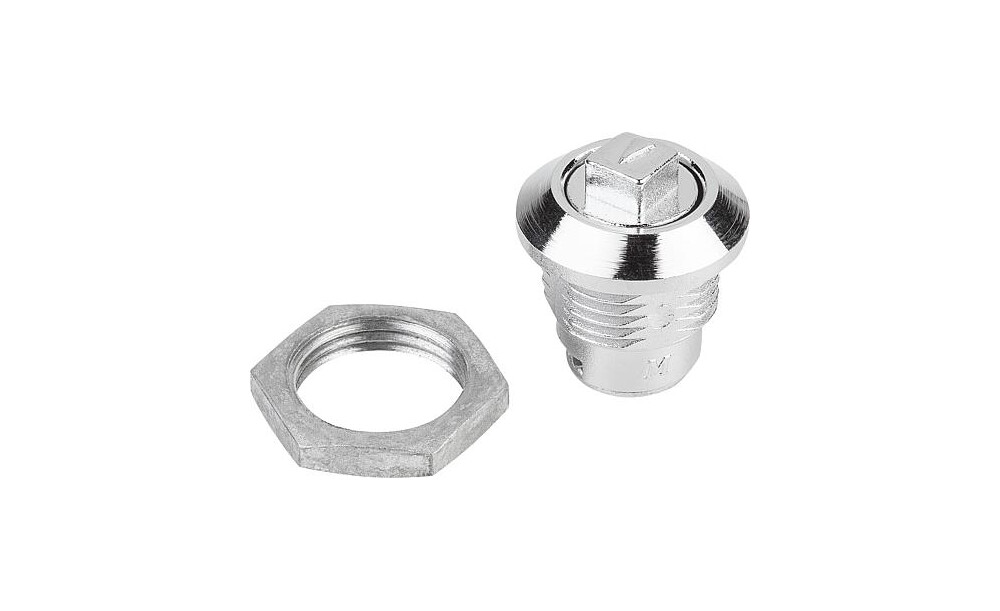

Werkstoff: Gehäuse und Betätigung Zinkdruckguss. Ausführung: Gehäuse und Betätigung verchromt, bei Knebelausführung schwarz pulverbeschichtet. Hinweis: Kleiner Drehriegel mit federgelagerter Zunge. Rechts oder links einsetzbar mit einem Schließweg von 90°. Der Drehriegel kann vormontiert eingebaut werden. Die Befestigungsmutter ist einseitig als Erdungsmutter mit Krallen ausgeführt. Zunge in der gewünschten Ausführung bitte separat bestellen. Jede Zunge ist mit jedem Gehäuse kombinierbar. *Das Maß A ergibt sich aus der Kombination von Drehriegel und Zunge und wird bei den passenden Zungen angezeigt. Zubehör: Steckschlüssel K0535. Zunge für Drehriegel Stahl K0519. Zeichnungshinweis: Betätigung: a) Vierkant 6 mm b) Schlitz c) Knebel d) Dreikant 7 mm

Technische Eigenschaften:

• Ausführung 1: kleine Ausführung
• Benennung: Drehriegel
• Betätigung: Vierkant 6 mm
• Gewicht in kg (ERP): 0.0224
• H=Höhe: 13,5
• Material Grundkörper: Zink
• S=max. Wandstärke: 5
• SW=Schlüsselweite: 20
