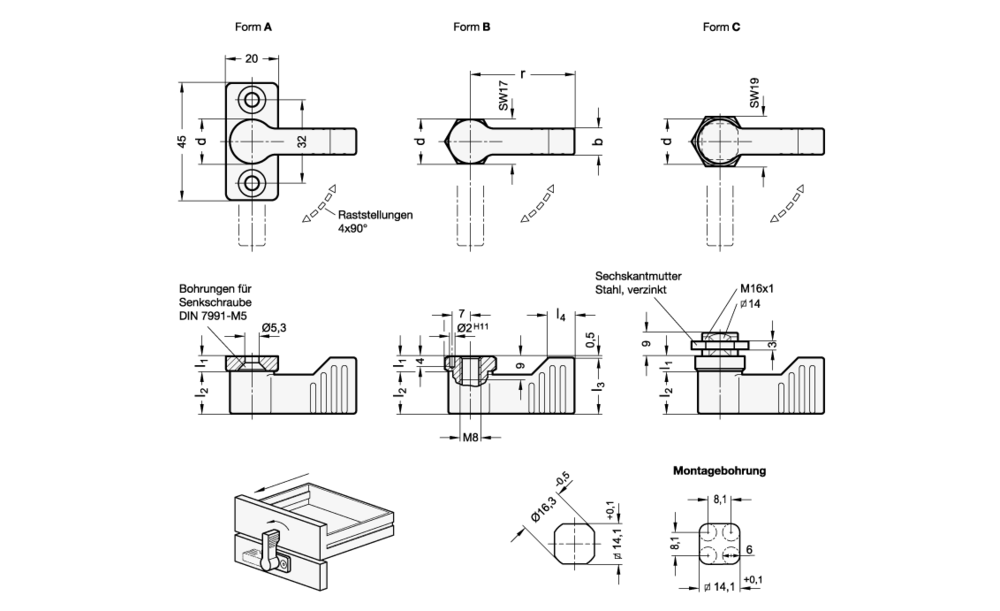

Sperrriegel GN 702 eignen sich besonders für leichte Anwendungen, wie z. B. das Zuhalten von Schubfächern, bei denen keine dynamische Belastung auftritt. Für die Sperrriegel der Form C ist zur Montage eine Bohrung gemäß Skizze in die Anschraubfläche einzubringen. Diese wird in der Serienfertigung üblicherweise durch Stanzen oder Lasern erzeugt. Für Kleinserien und Stahlblech bis 2 mm Dicke bietet sich der Blechlocher GN 123 an. Des Weiteren kann die Montagebohrung durch Bohren / Fräsen realisiert werden.

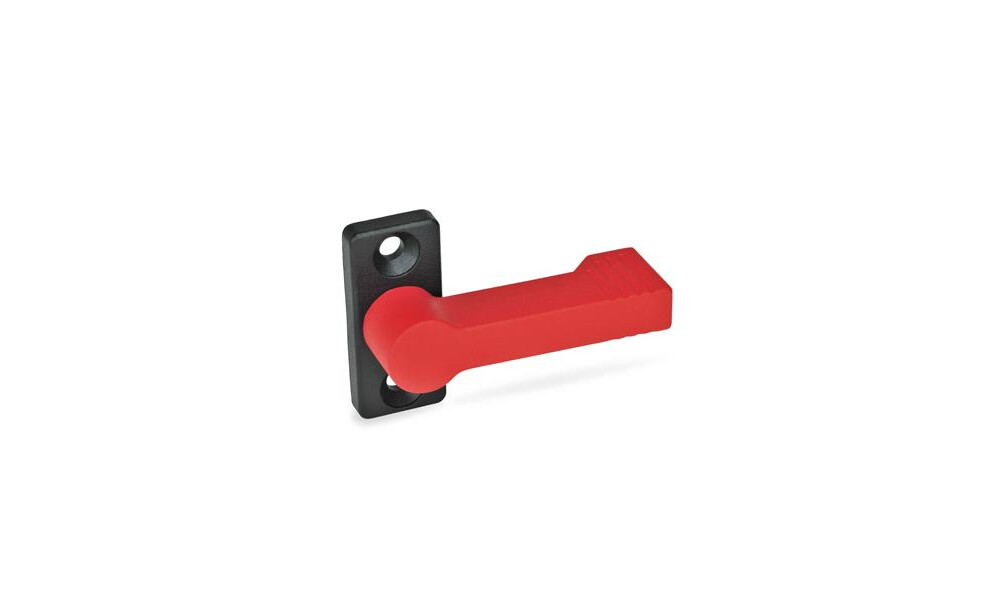

Technische Eigenschaften:

• b: 10
• Farbe: RS - rot, RAL 3000, strukturmatt
• Form: A - mit Anschraubflansch
• Gewicht: 0.080 kg
• Griffdurchmesser d: 17
• l1 ˜: 5.5
• l2: 16.5
• l3 min.: 21.5
• l4: 11
• Länge r: 55
• Werkstoff: ZD - Zink-Druckguss

Weitere Informationen:

ROHS KONFORM | REACH KONFORM
