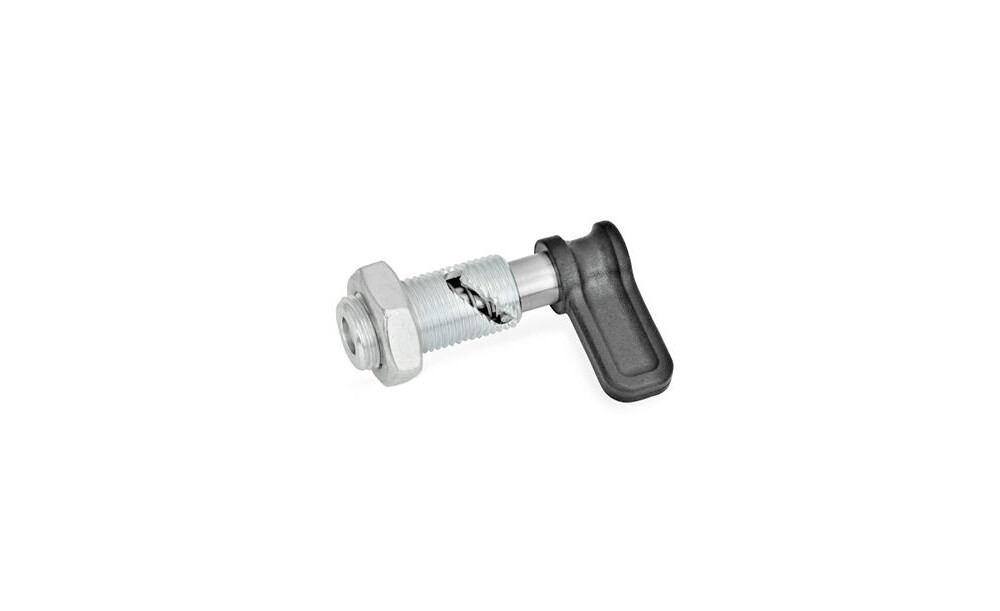

Kurven-Rastriegel GN 712.1 werden eingesetzt, wenn der Raststift zeitweise nicht vorstehen soll. Durch Drehen des Riegels um 90° bzw. 120° im Uhrzeigersinn wird der Raststift über eine Führungskurve ausgefahren. Je nach Ausführung der Kurve geht der Raststift durch die Druckfeder wieder in die Ausgangstellung zurück (Form A), wird in ausgefahrener Stellung gehalten (Form R) oder zusätzlich gegen unbeabsichtigtes Zurückstellen gesichert (Form S). Bei dieser Sicherheitsvariante muss zum Bewegen des Raststiftes, der Riegel zunächst axial aus der Rastkerbe gedrückt werden.

Technische Eigenschaften:

• Ende: 16.5
• Form S / SK: 6
• Aufnahmegewinde d2: M 16 x 1,5
• Bolzendurchmesser d1: 8
• d3: 16
• Federdruck in N ˜ Anfang: 7
• Form: SK - mit Sicherheits-Rastsperre, mit Kontermutter
• Gewicht: 0.075 kg
• l1 ˜: 60
• l2 Form A / AK Form R / RK: 8
• l3 min.: 35
• l4: 32
• Werkstoff: ST - Stahl

Weitere Informationen:

ROHS KONFORM unter Inanspruchnahme der Ausnahmeregelung 6a des Anhang III | REACH Kennzeichnung nach REACH §33: Ja (>0,1% Pb)
