Werkstoff: Bolzen Edelstahl 1.4542. Pilzknopf und Druckknopf Edelstahl 1.4305. Kugeln Edelstahl 1.4125. Druckfeder Edelstahl. Ausführung: Bolzen gehärtet min. 40 HRC und passiviert. Pilzknopf und Druckknopf passiviert. Kugeln gehärtet 58 +4 HRC und passiviert. Druckfeder passiviert. Bestellbeispiel: nlm 03194-02105030 (Länge L mit angeben, z.B. 030 für L = 30 mm) Hinweis: Kugelsperrbolzen dienen zum schnellen und einfachen Fixieren und Verbinden von Teilen und Werkstücken. Durch Drücken des Druckknopfes können die beiden Kugeln entriegelt und somit die zu verbindenden Teile abgesteckt werden. Wird der Druckknopf losgelassen, verriegeln die Kugeln die Verbindung sicher. Die Kugelsperrbolzen können nach Bedarf mit einem Halteseil versehen werden. Scherkraft zweischnittig (F) = S · t aB max. Bei den Angaben zur Scherkraft handelt es sich um die theoretische Bruchlast. Es sind unverbindliche Richtwerte ohne Berücksichtigung von Sicherheitsfaktoren und unter Ausschluss jeglicher Haftung. Die angegebenen Werte dienen ausschließlich der Information und stellen keine rechtsverbindliche Zusicherung von Eigenschaften dar. Die Belastungswerte sind in Anlehnung an die DIN 50141 rechnerisch ermittelt worden. Ob der Kugelsperrbolzen für die jeweilige Anwendung geeignet ist, muss jeder Anwender individuell ermitteln. Unterschiedlichste Werkstoffe, an denen die Kugelsperrbolzen eingesetzt werden, Witterungsbedingungen, sowie Verschleiß können die ermittelten Werte beeinflussen. Die Kugelsperrbolzen mit den Bolzendurchmessern 5 und 6 mm sind zwischen Bolzen und Griff mit einem Bund versehen. Zubehör: Aufnahmebuchsen für Kugelsperrbolzen 03197 Sicherungs-Spiralkabel 03199 Halteseile mit Öse 03199 Schlüsselring 03199

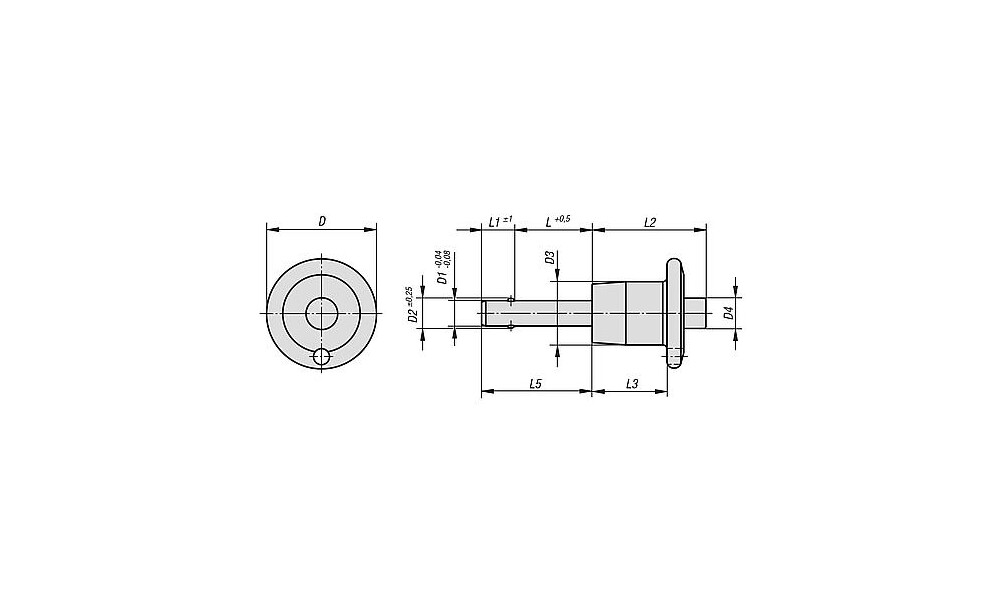

Technische Eigenschaften:

• Aufnahme- bohrung H11: 8
• Ausführung 1: mit Pilzgriff
• Benennung: Kugelsperrbolzen
• D: 20,6
• D1=Bolzendurchmesser: 8
• D2: 9,42
• D3: 11,9
• D4: 5,8
• Gewicht in kg (ERP): 0.0420
• Kugelsperrbolzen Griff : gobasti rocaj pravokotno
• L=Länge: 50
• L1: 8
• L2: 23,4
• L3: 16
• L5: 58
• Material Grundkörper: Edelstahl
• Material Komponente: Edelstahl
• PL Edelstahl: true
• Scherkraft zweischnittig max. kN: 63,8
