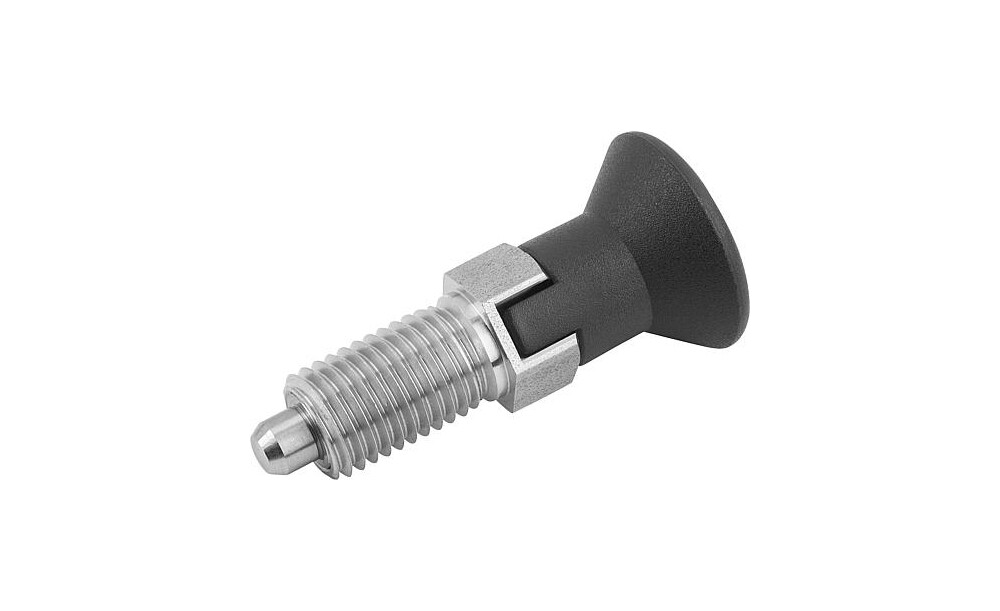

Arretierbolzen werden eingesetzt, wenn eine Veränderung der Arretierstellung durch Querkräfte verhindert werden soll. Beispiele hierfür sind Längen- und Höhenarretierung sowie Positionsarretierung im Maschinen-, Geräte-, Möbel- und Sonderfahrzeugbau. Erst nach handbetätigter Ausrückung des Bolzens kann in eine andere Arretierstellung gefahren werden. Soll die Ausrückung über längere Zeit erfolgen und ein Zurückspringen des Arretierstiftes vermieden werden, so ist die Form C bzw. Form D zu verwenden. Die verwendeten Werkstoffe ermöglichen einen vielfältigen Einsatz bis hin zu Anwendungen mit höchsten Anforderungen an die Korossionsbeständigkeit. Werkstoff: Ausführung: Stahlausführung: Gewindehülse brüniert. Arretierstift gehärtet, geschliffen und brüniert. Edelstahlausführung A2: Gewindehülse blank. Arretierstift gehärtet oder nicht gehärtet, geschliffen und blank. Edelstahlausführung A4: Gewindehülse blank. Arretierstift geschliffen, chemisch vernickelt oder blank. Auf Anfrage: Sonderausführungen. Zubehör: Distanzringe K0665

Technische Eigenschaften:

• Ausführung 1: mit Rastnut
• Benennung: Arretierbolzen
• D=Bolzendurchmesser: 8
• D1=Gewinde: M16x1,5
• D2: 33
• F x 30°: 2,3
• Farbe Komponente: schwarzgrau RAL 7021
• Federkraft Anfang F1 ca. N: 15
• Federkraft Ende F2 ca. N: 35
• Form: C
• Form-Typ: mit Rastnut, ohne Kontermutter
• Gewicht in kg (ERP): 0.0663
• Größe: 3
• Hub S: 8
• Kontermutter: ohne Kontermutter
• L=Länge: 68
• L1: 26
• L2: 10
• L3: 23
• Material Grundkörper: Edelstahl
• Material Komponente: Thermoplast
• Oberfläche Grundkörper: ungehärtet
• Produkttyp: Standard
• Stahlschlüssel Grundkörper: 1.4305
• SW1: 19
