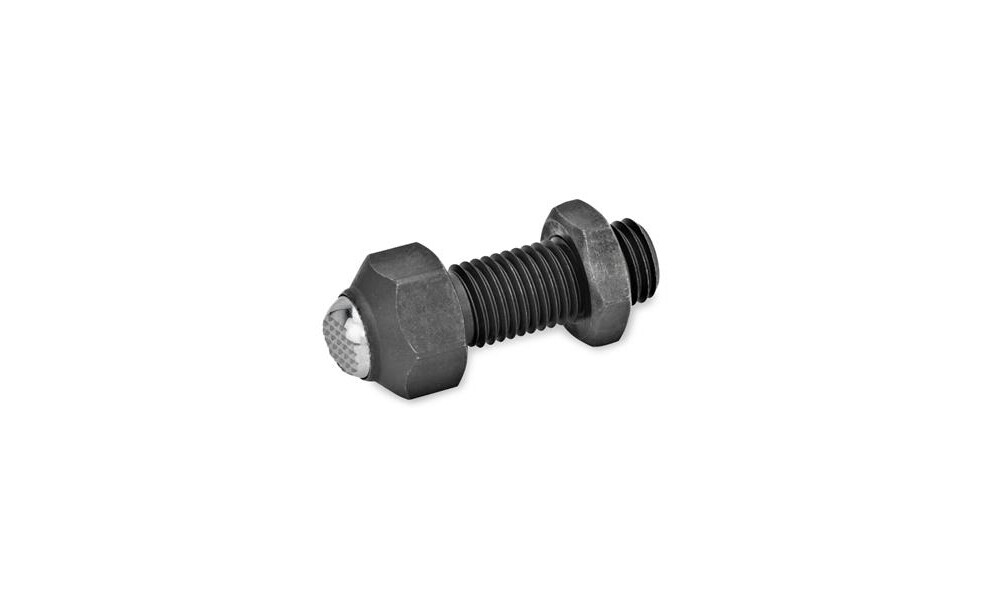

Pendelelemente GN 709.3 werden als bewegliche Auflagen oder Druckstücke zum Spannen von Werkstücken verwendet. Sie können auch als Anschlag eingesetzt werden. Bei Pendelelementen mit selbsttätiger Rückstellung schwenkt die Auflagefläche nach dem Spannen zurück in die Ausgangslage. Somit wird verhindert, dass beim Einlegen des Werkstückes die Kugel in einer schrägen Position verklemmt werden kann. Die Kugel lässt sich max. 9° verdrehen; gegen weiteres Verdrehen ist sie gesichert.

Technische Eigenschaften:

• d2: 8.6
• d3 Kugel-Ø: 12
• e: 19
• Form: RR - Druckfläche geriffelt, mit selbsttätiger Rückstellung
• Gewicht: 0.056 kg
• Gewinde d1: M 12
• l1: 35
• l2: 50.7
• Schlüsselweite sw1: 17
• Statische Belastbarkeit max. in kN: 15
• sw2: 19
• Werkstoff: ST - Stahl

Weitere Informationen:

ROHS KONFORM | REACH KONFORM
