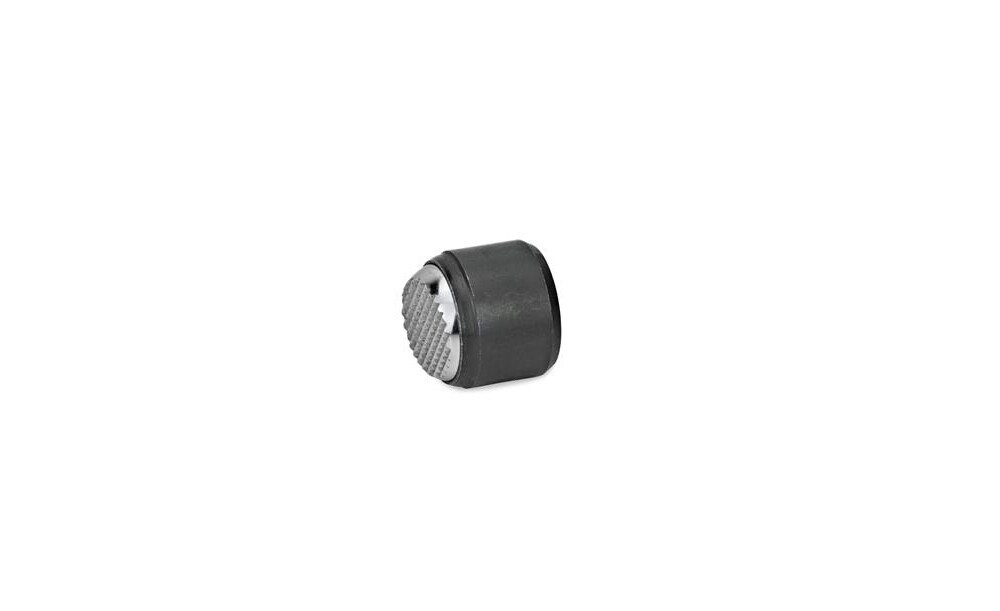

Pendelelemente GN 709.2 werden als bewegliche Auflagen oder Druckstücke zum Spannen von Werkstücken verwendet. Sie können auch als Anschlag eingesetzt werden. Bei Pendelelementen mit selbsttätiger Rückstellung schwenkt die Auflagefläche nach dem Spannen zurück in die Ausgangslage. Somit wird verhindert, dass beim Einlegen des Werkstückes die Kugel in einer schrägen Position verklemmt werden kann. Die Kugel lässt sich max. 9° verdrehen; gegen weiteres Verdrehen ist sie gesichert.

Technische Eigenschaften:

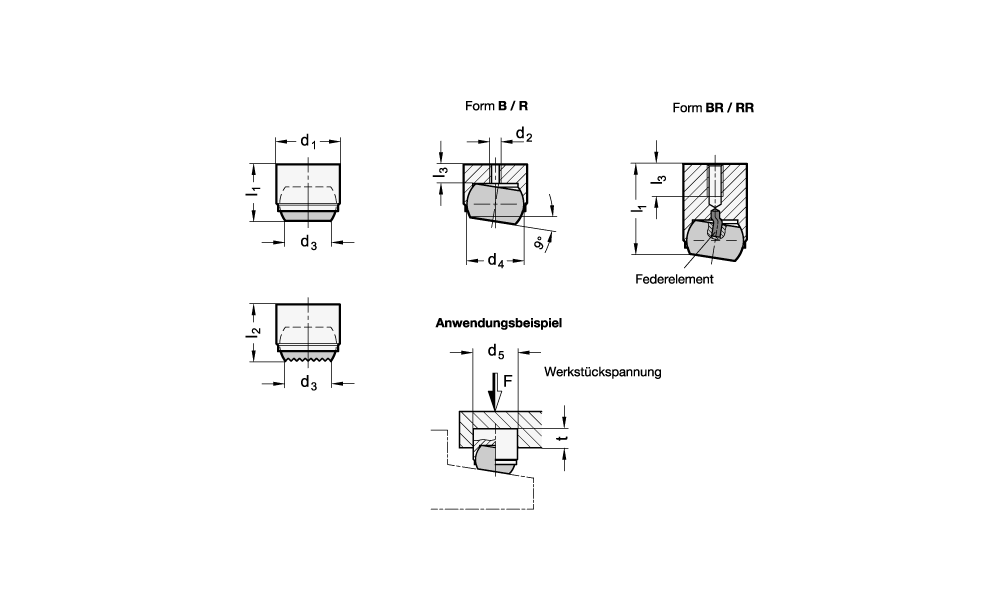

• Außendurchmesser d1: 12
• d3: 7.2
• d4 Kugel-Ø: 10
• d5 Aufnahme- bohrung: 12
• Form: R - Druckfläche geriffelt
• Gewicht: 0.010 kg
• Gewinde: M 3
• l2 Form B, R: 11
• l3 max. Form B / R: 3.2
• Statische Belastbarkeit max. in kN: 10
• t min. für maximale Belastbarkeit Form B / R: 6
• Werkstoff: ST - Stahl

Weitere Informationen:

ROHS KONFORM unter Inanspruchnahme der Ausnahmeregelung 6a des Anhang III | REACH Kennzeichnung nach REACH §33: Ja (>0,1% Pb)
