Design und Handhabung der Schaltgriffe GN 623 entsprechen den Ansprüchen der Produktfamilie Ergostyle®. Die Abdeckkappe verdeckt Befestigungselemente (siehe Montagebeispiele), sowie vor- oder zurückstehende Wellen.

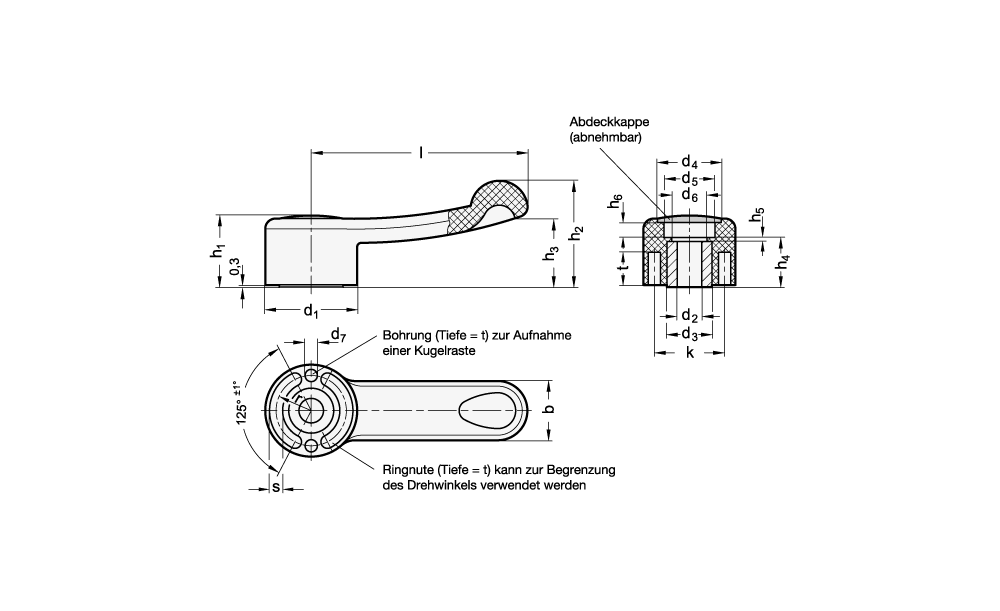

Technische Eigenschaften:

• b: 20
• Bohrungskennzeichen: V - mit Vierkant
• d2: 6
• d3: 15
• d4: 22.5
• d5: 16
• d6: 10
• d7: 4
• Farbe der Abdeckkappe: DGN - grün, RAL 6017, matt
• filtercolumn: B 6
• Gewicht: 0.040 kg
• h1: 24
• h2: 35
• h3: 24
• h4: 18
• h5: 2
• h6: 3
• k: 24
• l: 67
• r: 12
• s: 4.3
• Schalthebeldurchmesser d1: 32
• t: 9
• Werkstoff: PA - Kunststoff, Polyamid
