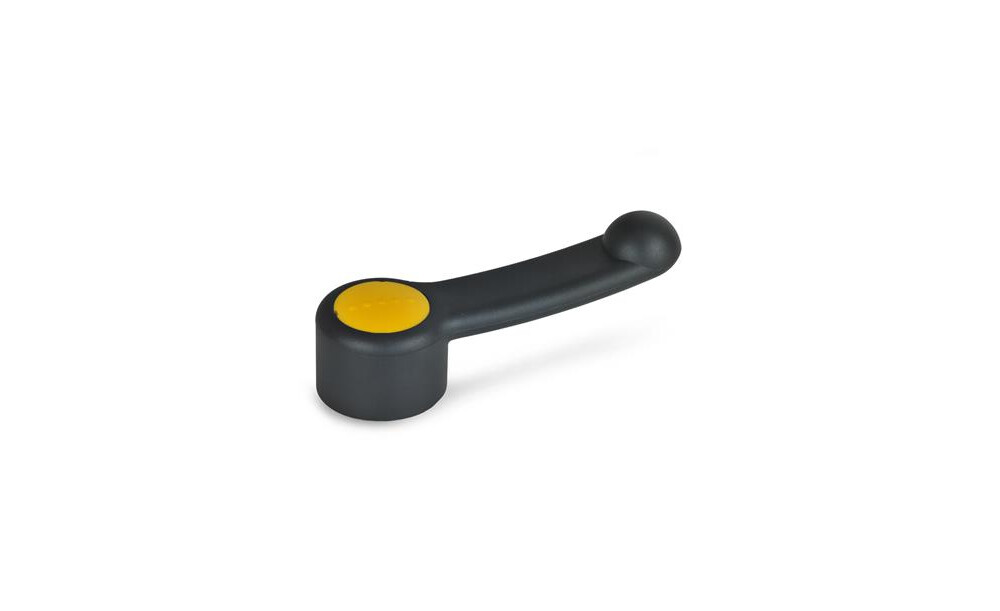

Design und Handhabung der Schaltgriffe GN 623.5 entsprechen den Ansprüchen der Produktfamilie Ergostyle®. Die Abdeckkappe verdeckt Befestigungselemente (siehe Montagebeispiele), sowie vor- oder zurückstehende Wellen.

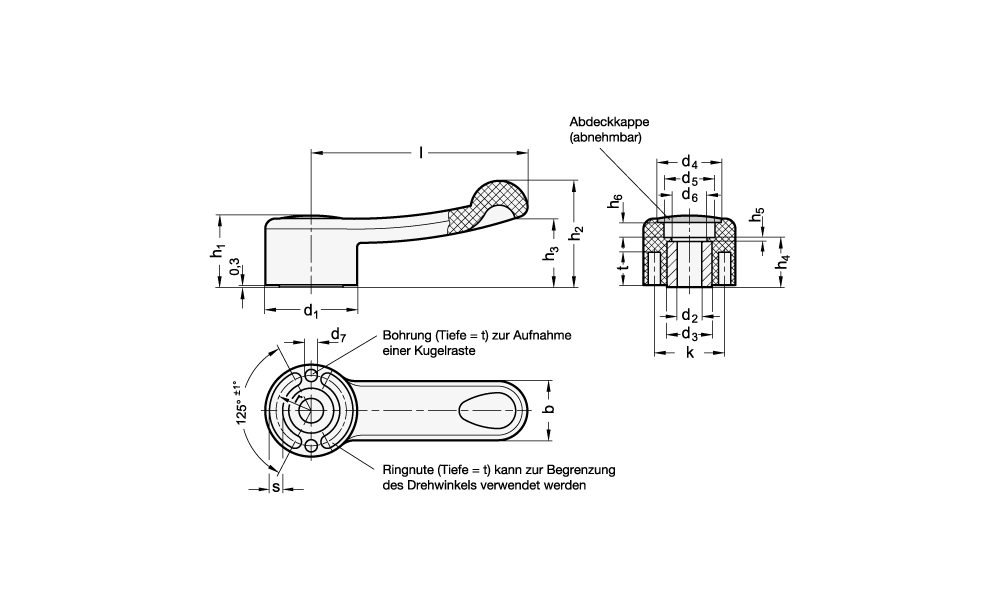

Technische Eigenschaften:

• b: 34
• Bohrungskennzeichen: K - mit Nabennut DIN 6885-1 P9
• d2 (Bohrung): 14
• d3: 26
• d4: 36
• d5: 31
• d6: 21
• d7: 8
• Farbe der Abdeckkappe: DGB - gelb, RAL 1021, matt
• filtercolumn (Vierkant): B 14
• Gewicht: 0.208 kg
• h1: 38
• h2: 60
• h3: 38
• h4: 29.5
• h5: 2.5
• h6: 6
• k: 39
• l: 140
• r: 20.2
• s: 7.3
• Schalthebeldurchmesser d1: 54
• t: 16
• Werkstoff: PA - Kunststoff, Polyamid
