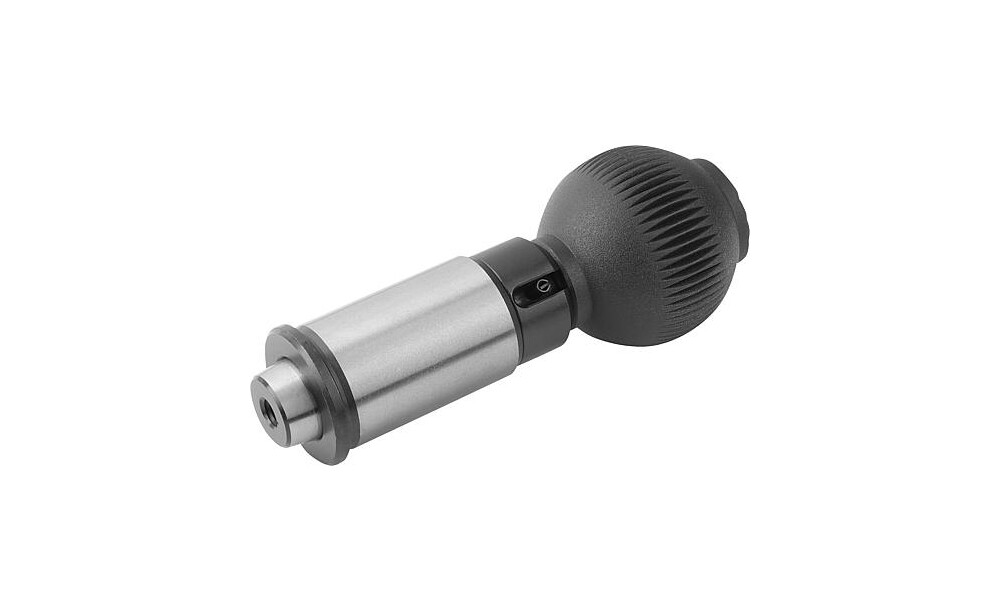

Werkstoff: Stahl, Griffkugel Thermoplast. Ausführung: gehärtet und geschliffen, Griffkugel schwarzgrau. Hinweis: Die Arretierbolzen mit Buchsen bilden eine optimale Kombination zum schnellen Positionieren und Fixieren. Durch die präzise Ausführung des Arretierbolzens und der Buchse wird eine hohe Wiederholgenauigkeit beim Zusammenstecken zweier Elemente erreicht. Technischer Hinweis siehe Montage- und Einbauanleitung.

Technische Eigenschaften:

• Ausführung 1: mit Rastnut
• Ausführung 2: arretierbar
• Benennung: Präzisions-Arretierbolzen
• D=Bolzendurchmesser: 16
• D1=Außendurchmesser: 25
• D2: 28
• D3: 40
• Farbe Komponente: schwarzgrau RAL 7021
• Federkraft Anfang F1 ca. N: 30
• Federkraft Ende F2 ca. N: 50
• Form: B
• Gewicht in kg (ERP): 0.2293
• Hub S: 6
• Innengewinde Griffkugel: M10
• Kontermutter: ohne Kontermutter
• L=Länge: 102,5
• L1: 41,5
• L2: 49
• L3: 13
• L5: 3
• L6: 42
• Material Grundkörper: Stahl
• Material Komponente: Thermoplast
• Oberfläche Grundkörper: gehärtet und geschliffen
• Produkttyp: hohe Präzision
