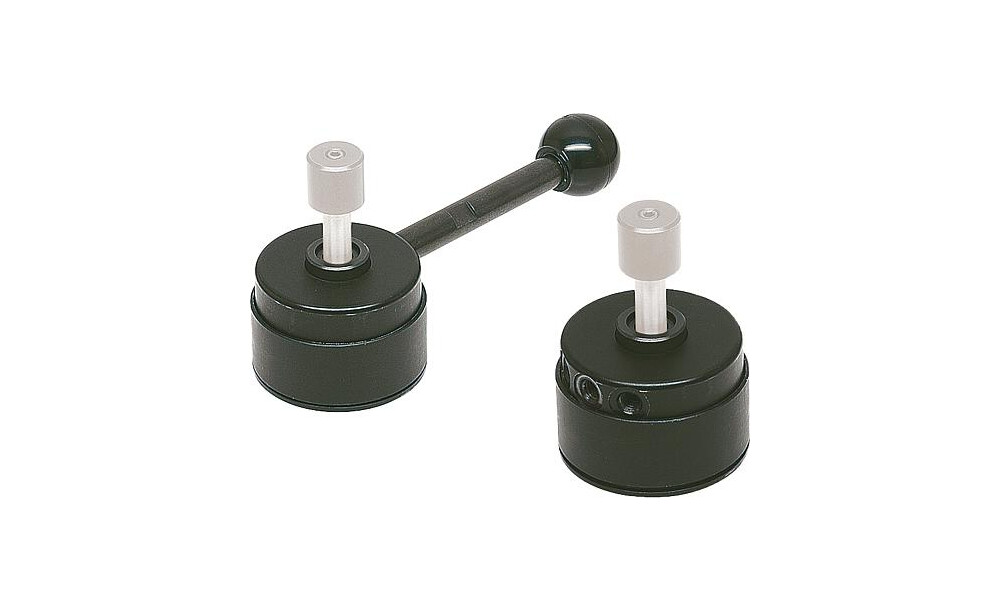

Werkstoff: Gehäuse und Nocke Werkzeugstahl. Griff Vergütungsstahl. Kugelknopf Duroplast PF 31. Ausführung: Gehäuse und Nocke gehärtet und brüniert. Griff brüniert. Kugelknopf schwarz. Bestellbeispiel: K0910.324001 Hinweis: * Max. Werkstückstärke siehe Spannbolzen K0910 (Maß C). ** Zulässige Handkraft für den Griff. Zubehör: Standardgriffe K0915. Einschraubgriffe mit Drehmomentbegrenzung K0916.

Technische Eigenschaften:

• A: 32
• Ausführung 1: ohne Griff
• B: 40
• Benennung: Zugspanner
• C: 13,5
• D: 18
• E: 24,5
• Empfohlene Toleranz für Werkstückstärke: ±0,3*
• F: M4x8
• G: M5
• Gewicht in kg (ERP): 0.2179
• H: 90°
• Haltekraft N: 2000
• Handkraft FH N: 150**
• K: 1,5
• M: 5
• Material Grundkörper: Werkzeugstahl
• Material Komponente: Vergütungsstahl
• N: 8
• P: 10
• Spannkraft N: 900
