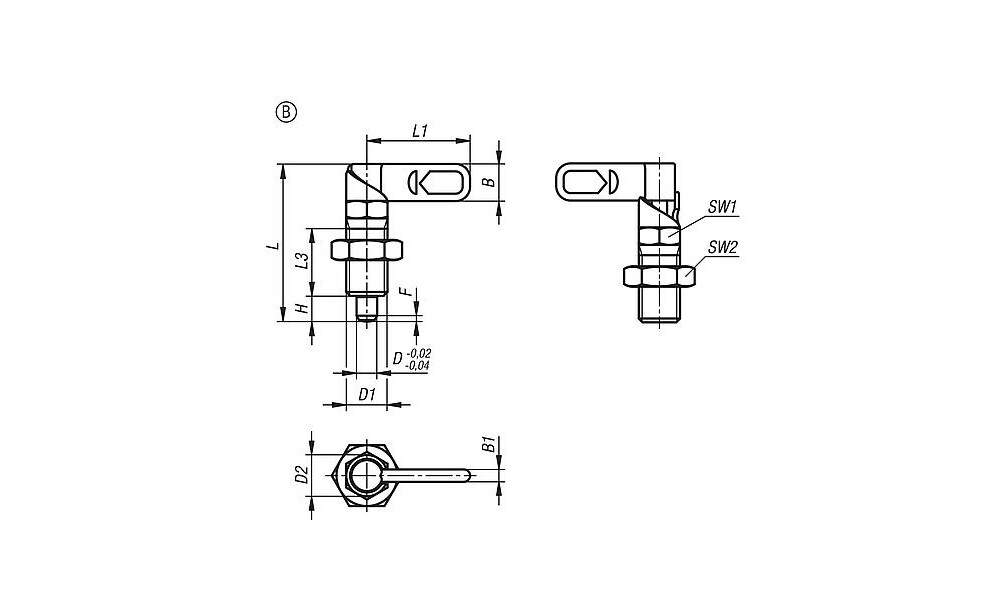

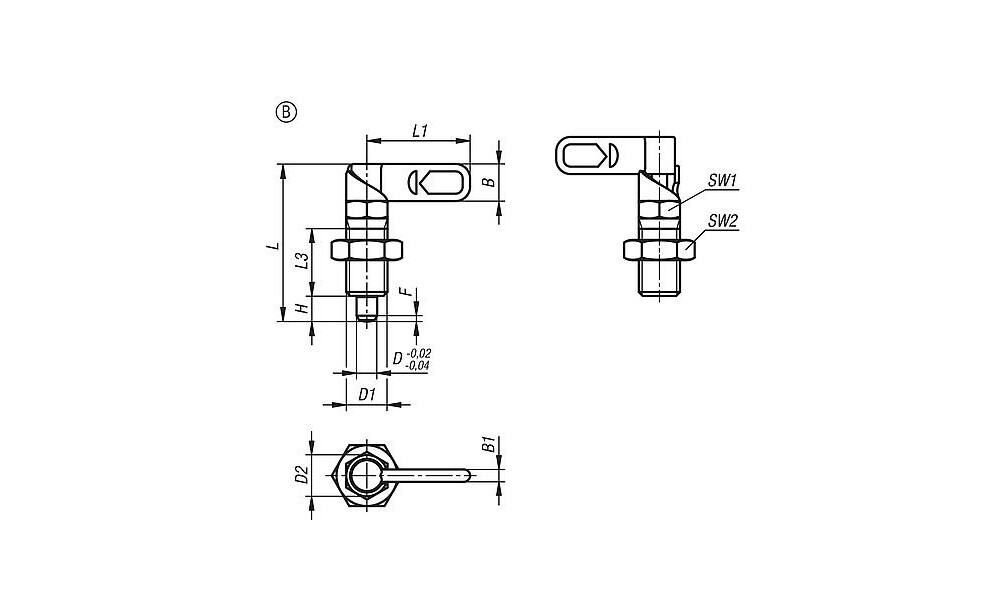

Sperrriegel werden dort eingesetzt, wo eine Veränderung der Arretierstellung durch Querkräfte verhindert werden soll. Durch Drehen des Riegels um 180° wird der Arretierstift eingezogen, somit kann die Arretierstellung verändert werden. Die Rastkerbe bewirkt, dass der Riegel in dieser Stellung gehalten wird und damit der Arretierstift eingezogen bleibt. Durch einen 180°-Anschlag wird das Überspringen der Rastkerbe und somit ein erneutes Ausfahren des Arretierstiftes verhindert. Mit Auswahl der Anschlagseite (links, rechts) wird die Drehrichtung des Riegels definiert. Werkstoff: Riegel 1.0503. Gewindehülse und Arretierstift Automatenstahl. Druckfeder 1.4310. Ausführung: Gewindehülse und Riegel brüniert. Arretierstift gehärtet, geschliffen und brüniert. Druckfeder blank. Vorteile: Durch Drehen des Riegels um 180° wird der Arretierstift eingezogen. 180°-Anschlag mit einseitiger Drehrichtung. Auf Anfrage: Sonderausführungen. Zubehör: Haltestücke K0638. Positionierbuchsen K1290, K1839, K1840. Zeichnungshinweis: 1) Anschlag links 2) Anschlag rechts

Technische Eigenschaften:

• Ausführung 1: mit Anschlag
• Ausführung 2: rechts
• B: 18
• B1: 6
• Benennung: Sperrriegel
• D=Arretierstiftdurchmesser: 10
• D1: M20x1,5
• D2: 20
• F x 30°: 2,8
• Federkraft Anfang F1 ca. N: 20
• Federkraft Ende F2 ca. N: 60
• Form: B
• Form-Typ: mit Gewindehülse, mit Mutter
• Gewicht in kg (ERP): 0.1430
• H: 12
• Kontermutter: mit Kontermutter
• L: 71
• L1=Grifflänge: 50
• L3: 30
• Material Grundkörper: Stahl
• Oberfläche Grundkörper: brüniert
• SW1: 20
• SW2: 30
