Sperrriegel werden dort eingesetzt, wo eine Veränderung der Arretierstellung durch Querkräfte verhindert werden soll. Durch Drehen des Riegels um 180° wird der Arretierstift eingezogen, somit kann die Arretierstellung verändert werden. Die Rastkerbe bewirkt, dass der Riegel in dieser Stellung gehalten wird und damit der Arretierstift eingezogen bleibt. Werkstoff: Ausführung: Gewindehülse und Riegel blank. Arretierstift geschliffen und blank. Druckfeder blank. Vorteile: Durch Drehen des Riegels um 180° wird der Arretierstift eingezogen. Montage über des Außengewinde. Auf Anfrage: Sonderausführungen. Zubehör: Haltestücke K0638. Positionierbuchsen K1290, K1839, K1840.

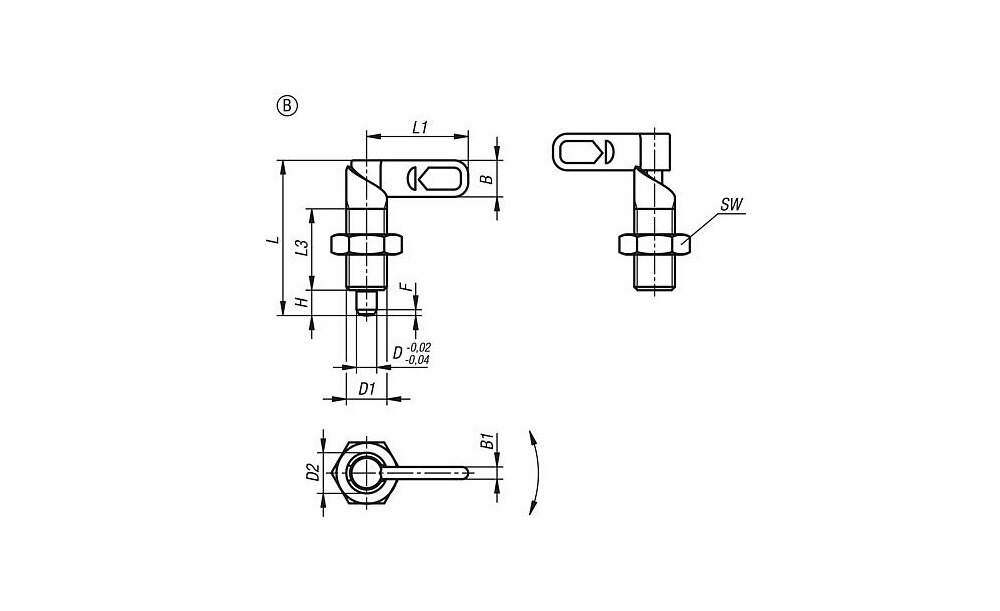

Technische Eigenschaften:

• B: 10,8
• B1: 3,6
• Benennung: Sperrriegel
• D=Arretierstiftdurchmesser: 6
• D1: M12
• D2: 12
• F x 30°: 1,8
• Federkraft Anfang F1 ca. N: 8
• Federkraft Ende F2 ca. N: 15
• Form: B
• Form-Typ: mit Gewindehülse, mit Mutter
• Gewicht in kg (ERP): 0.0380
• H: 8
• Kontermutter: mit Kontermutter
• L: 47,4
• L1=Grifflänge: 30
• L3: 25
• Material Grundkörper: Edelstahl
• Oberfläche Grundkörper: blank
• SW: 19
