Werkstoff: Stahl. Ausführung: verzinkt und passiviert. Andruckspindel und Muttern phosphatiert. Kunststoffgriff ölbeständig. Bestellbeispiel: K0056.0150 Hinweis: Der Öffnungswinkel von Haltearm und Griff kann durch Neupositionieren oder Entfernen des Anschlagstiftes verkleinert bzw. vergrößert werden. Bei der Ausführung K0056.0150 wird ein Neoprendruckstück mitgeliefert. Zubehör: K0100 K0101 K0102 K0103 K0106 Zeichnungshinweis: 1) Anschlagstift Position 1 2) Anschlagstift Position 2

Technische Eigenschaften:

• A: 12,7
• A1: 27
• A2: 7
• Ausführung 1: Standard
• Ausführung 2: Fuß senkrecht
• B: 12
• B1: 6
• B2: 24

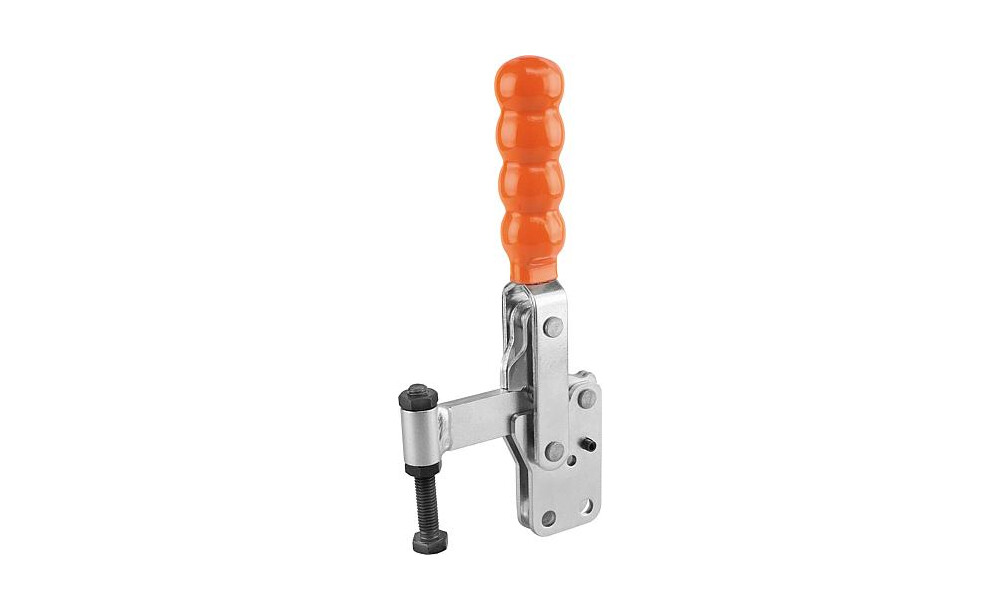

• Benennung: Schnellspanner
• C: 28
• C1: 11
• C2: 5,4
• D: 5,1
• Farbe Komponente: orange
• Gewicht in kg (ERP): 0.1949
• Grifftyp Schnellspanner : vertikal
• H: 135
• Haltekraft F1 N: 1500
• Handkraft FH N: 120
• L: 60
• L1: 26
• M=Andruckspindel: M6x50
• Material Grundkörper: Stahl
• Material Komponente: Kunststoff
• Oberfläche Grundkörper: verzinkt und chromatiert
• Öffnungswinkel Griff ohne Anschlag: 110°
• Öffnungswinkel Griff Position 1: 75°
• Öffnungswinkel Haltearm ohne Anschlag: 185°
• Öffnungswinkel Haltearm Position 1: 95°
• Produkttyp: feste Andruckspindel
• Spannkraft F3 N: 900
