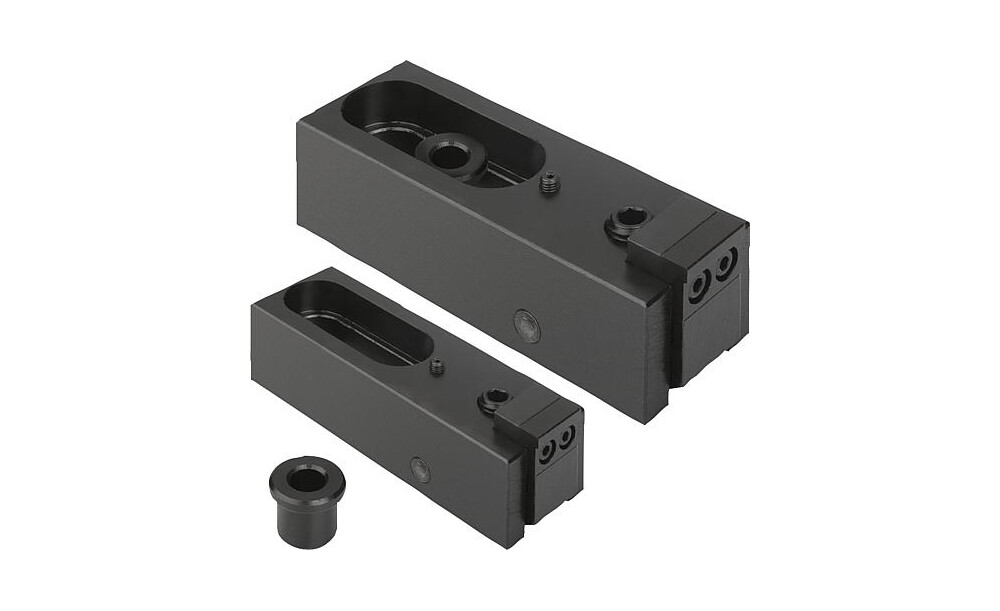

Werkstoff: Grundkörper Stahl. Spannbacken Einsatzstahl. Zentrierbuchse mit Bund Vergütungsstahl. Ausführung: brüniert. Spannbacken einsatzgehärtet. Bestellbeispiel: K0890.006 Hinweis: Die Niederzugspanner eignen sich durch ihre flache Bauart für die Bearbeitung von niedrigen Werkstücken. Die gehärteten Backen spannen durch die Keilwirkung gleichzeitig nach vorne und unten.

Technische Eigenschaften:

• A=Länge: 120
• Anwendung: bearbeitete Teile
• B=Breite: 39
• Befestigungsart: Langloch
• Benennung: Niederzugspanner
• Betätigung: Schraube
• D: 18,2
• D1: 24
• D2: 10,5
• E: 4
• E1: 1
• F= Spannkraft N: 16000
• Gewicht in kg (ERP): 0.9500
• H=Höhe: 34
• H1: 40
• H2: 20
• K: 40,5
• K1: 2,5
• L: 65,5
• L1: 4
• L2: 21,5
• Material Grundkörper: Stahl
• Material Komponente: Einsatzstahl
• Oberfläche Grundkörper: brüniert
• Oberfläche Komponente: einsatzgehärtet
• W: 10
• X: 6
• Y: 15
• Z: 8
• Z1: 4,5
