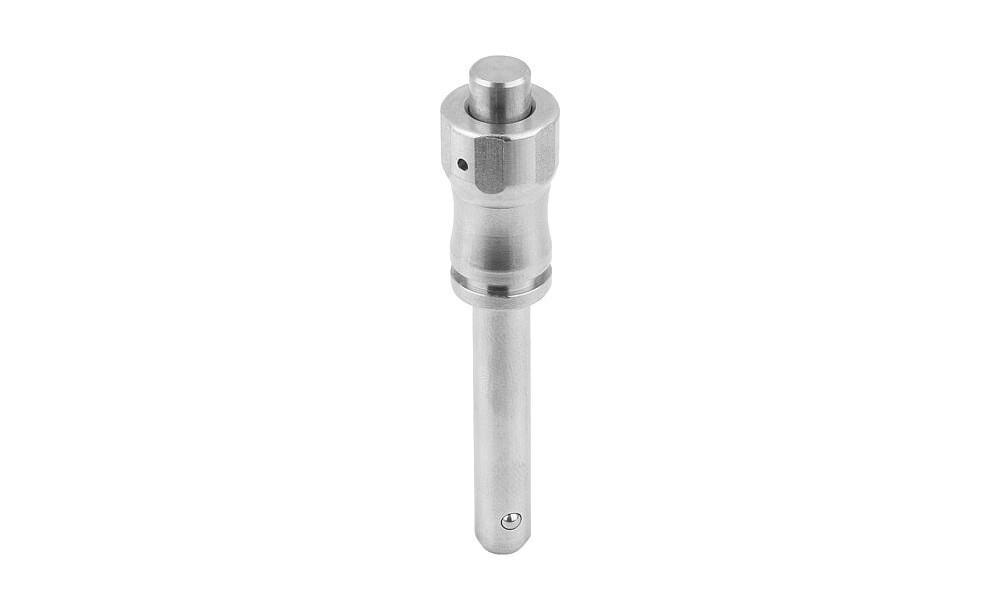

Werkstoff: Griff und Druckknopf Edelstahl 1.4305. Bolzen Edelstahl 1.4305. Kugeln Edelstahl 1.4125. Druckfeder Edelstahl 1.4310. Ausführung: blank. Hinweis: Kugelsperrbolzen dienen zum schnellen und einfachen Fixieren und Verbinden von Bauteilen. Durch Drücken des Druckknopfes können die beiden Kugeln entriegelt und somit die zu verbindenden Teile abgesteckt werden. Wird der Druckknopf losgelassen, verriegeln die Kugeln die Verbindung sicher. Scherkraft zweischnittig (F) = S · t aB max. Bei den Angaben zur Scherkraft handelt es sich um die theoretische Bruchlast. Es sind unverbindliche Richtwerte ohne Berücksichtigung von Sicherheitsfaktoren und unter Ausschluss jeglicher Haftung. Die angegebenen Werte dienen ausschließlich der Information und stellen keine rechtsverbindliche Zusicherung von Eigenschaften dar. Die Belastungswerte sind in Anlehnung an die DIN 50141 rechnerisch ermittelt worden. Ob der Kugelsperrbolzen für die jeweilige Anwendung geeignet ist, muss jeder Anwender individuell ermitteln. Unterschiedlichste Werkstoffe, an denen die Kugelsperrbolzen eingesetzt werden, Witterungsbedingungen, sowie Verschleiß können die ermittelten Werte beeinflussen.

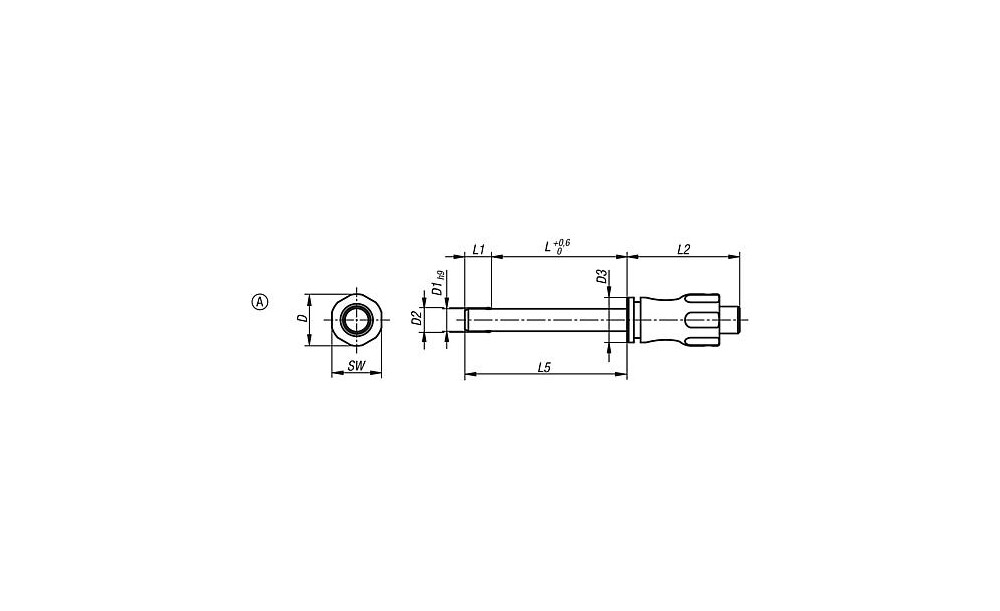

Technische Eigenschaften:

• Aufnahme- bohrung H11: 10
• Benennung: Kugelsperrbolzen
• D: 15,5
• D1=Bolzendurchmesser: 10
• D2: 12
• D3: 13,5
• Form: A
• Form-Typ: mit Griffmulde
• Gewicht in kg (ERP): 0.0677
• Kugelsperrbolzen Griff : gyurus fogantyú recézés v. kengyel
• L=Länge: 50
• L1: 8,9
• L2: 33
• L5: 58,9
• Material Grundkörper: Edelstahl
• Material Komponente: Edelstahl
• Scherkraft zweischnittig max. kN: 60
• SW: 15
