Werkstoff: Stahlausführung: Arretierstift gehärtet: Gewindehülse und Arretierstift Automatenstahl. Edelstahlausführung: Arretierstift nicht gehärtet: Gewindehülse und Arretierstift 1.4305. Pilzgriff Thermoplast schwarzgrau. Gewindesicherung Polyamid blau. Ausführung: Stahlausführung: Arretierstift gehärtet, geschliffen und brüniert. Edelstahlausführung: Arretierstift nicht gehärtet, geschliffen und blank. Hinweis: Arretierbolzen werden dort eingesetzt, wo eine Veränderung der Arretierstellung durch Querkräfte verhindert werden soll. Erst nach handbetätigter Ausrückung des Bolzens kann in eine andere Arretierstellung gefahren werden. Soll die Ausrückung über längere Zeit erfolgen und ein Zurückspringen des Arretierstiftes vermieden werden, so ist die Form CP zu verwenden. Durch die Gewindesicherung kann die Einbautiefe exakt auf die vorhandenen Bauteile abgestimmt werden, somit ist kein Anschlagen notwendig. Die Gewindesicherung ist eine klemmende Polyamid Beschichtung, die punktuell (Fleck) aufgetragen ist. Auf Anfrage: Sonderausführungen. Zubehör: Distanzringe K0665

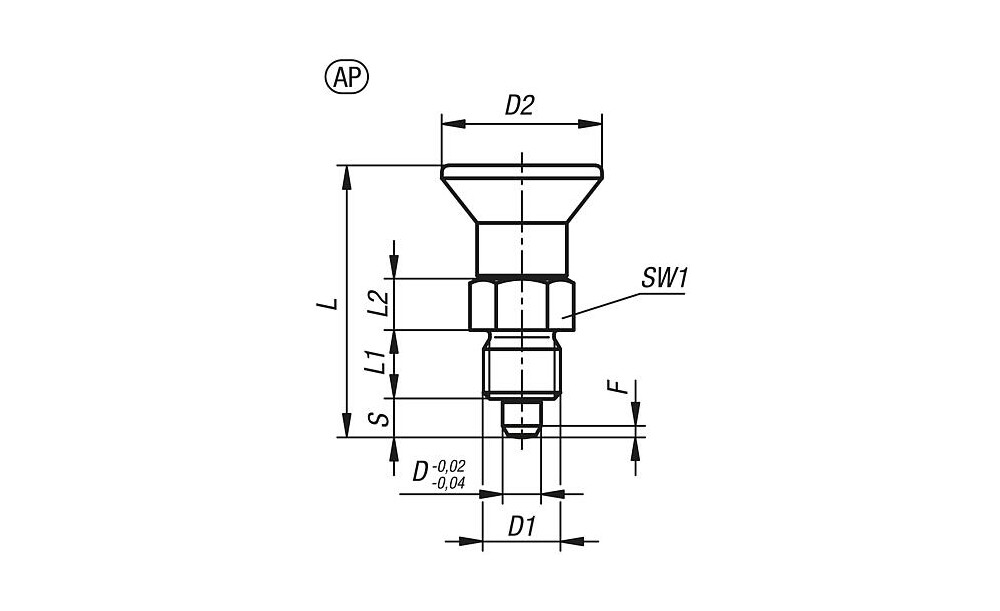

Technische Eigenschaften:

• Ausführung 1: ohne Rastnut
• Ausführung 2: kurze Ausführung
• Benennung: Arretierbolzen
• D=Bolzendurchmesser: 8
• D1=Gewinde: M16x1,5
• D2: 33
• F x 30°: 2,3
• Farbe Komponente: schwarzgrau RAL 7021
• Federkraft Anfang F1 ca. N: 14
• Federkraft Ende F2 ca. N: 28
• Form: AP
• Form-Typ: ohne Rastnut, ohne Kontermutter
• Gewicht in kg (ERP): 0.0528
• Größe: 3
• Hub S: 8
• Kontermutter: ohne Kontermutter
• L=Länge: 54
• L1: 12
• L2: 10
• Material Grundkörper: Stahl
• Material Komponente: Thermoplast
• Oberfläche Grundkörper: gehärtet
• Produkttyp: mit Gewindesicherung
• SW1: 19
