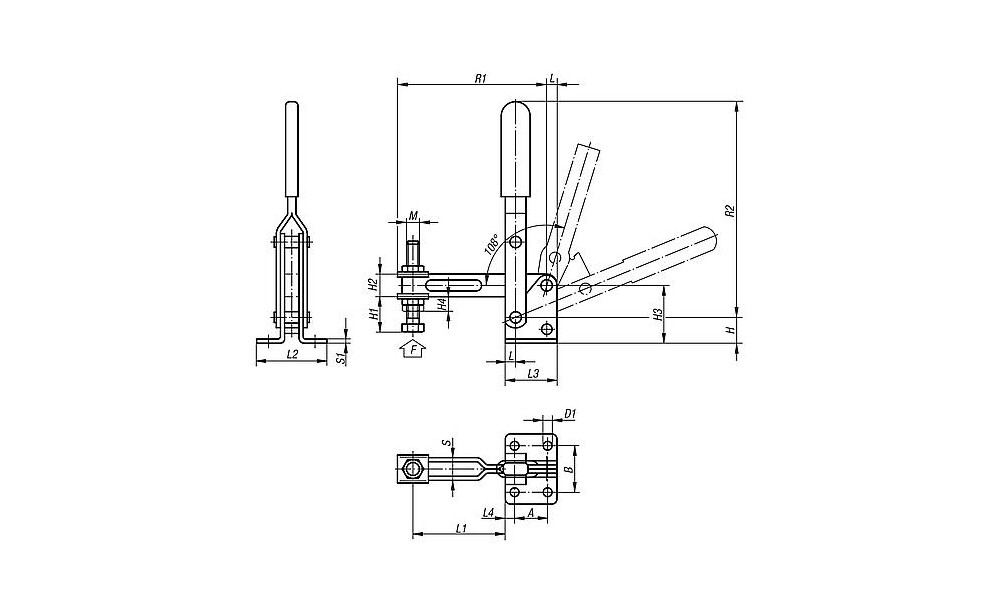

Werkstoff: Stahlblech DD11 1.0332. Ausführung: Stahlteile verzinkt. Achsbolzen vergütet. Kunststoffgriff ölbeständig. Bestellbeispiel: nlm 05020-14 Hinweis: Zubehör siehe 05200 – 05280. Zeichnungshinweis: 1) Kunststoffgriff 05200

Technische Eigenschaften:

• A: 50
• Ausführung 1: Fuß waagrecht
• Ausführung 2: mit Andruckspindel
• B: 70

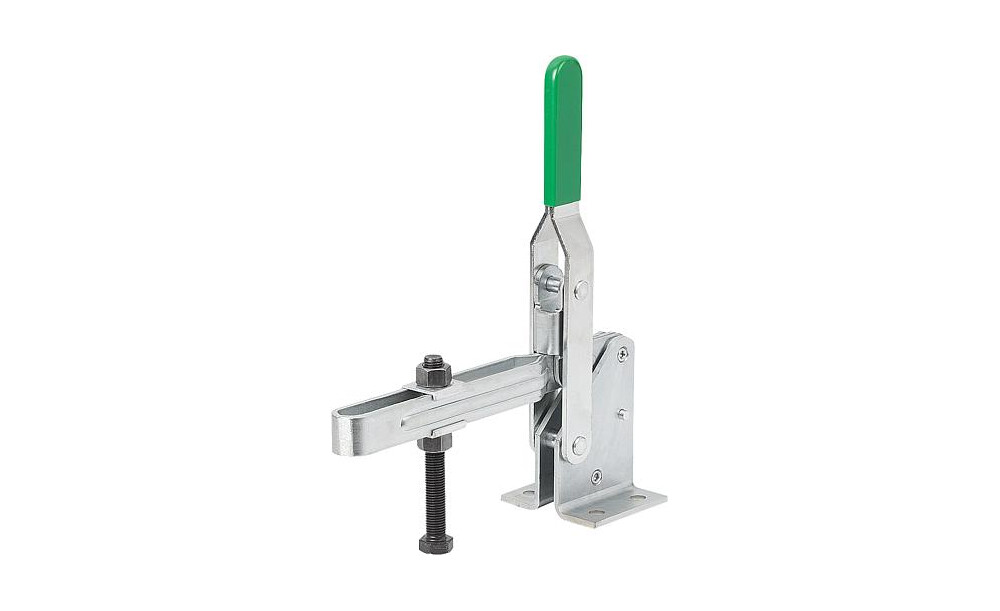

• Benennung: Schnellspanner
• D1: 12,5
• F kN: 6
• Gewicht in kg (ERP): 3.1350
• Grifftyp Schnellspanner : vertikal
• H: 58
• H1: 101
• H2: 30
• H3: 116
• H4: 27
• Kunststoffgriffe: 05200-140
• L: 15
• L1 min.: 55
• L1 max.: 215
• L2: 100
• L3: 90
• L4: 20
• M=Andruckspindel: M16x140
• Material Grundkörper: Stahl
• Oberfläche Grundkörper: verzinkt
• Produkttyp: große Ausführung
• R1: 300
• R2: 305
• S: 30
• S1: 5
• S3: 44
