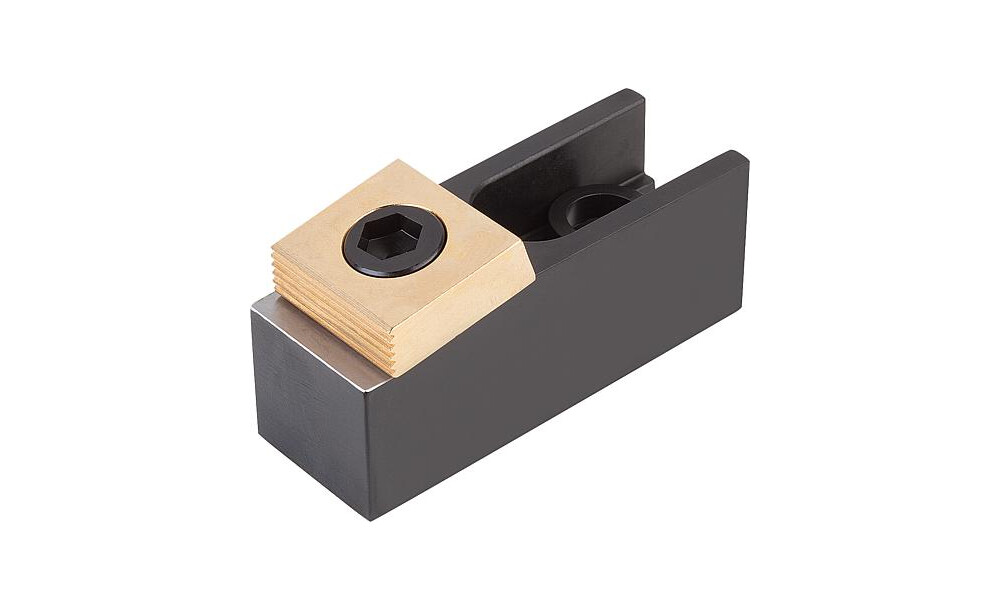

Werkstoff: Stahl. Ausführung: Körper vergütet, brüniert und Auflagefläche geschliffen. Klemmscheibe einsatzgehärtet und vermessingt. Bestellbeispiel: K0031.12 Hinweis: Mit zwei Anschlagelementen und einer oder zwei Spann-Exzenterschrauben mit Klemmstück mit Auflage verschiebbar kann eine Spannvorrichtung kostengünstig maßgeschneidert werden. Auf Anfrage: Ersatz-Exzenter-Schrauben.

Technische Eigenschaften:

• Anzieh- drehmoment max. Nm: 135
• Ausführung 1: mit Klemmstück
• Ausführung 2: mit Auflage
• B: 38
• B1: 17
• B2: 24,8
• Benennung: Spann-Exzenterschraube
• G: 12,7
• Gewicht in kg (ERP): 1.0700
• H1: 41
• H2: 35,001 -0,013
• H3: 21
• L: 107
• L1: 46,3
• Langloch: offen
• Material Grundkörper: Stahl
• Passende Befestigungs- schraube: M16
• S: 8,3
• S1: 2,5
• Spannkraft kN: 26,7
• SW: 12
• Zubehör KIPP: K1969.1624
• Zubehör NLM: 04521-10-1624
