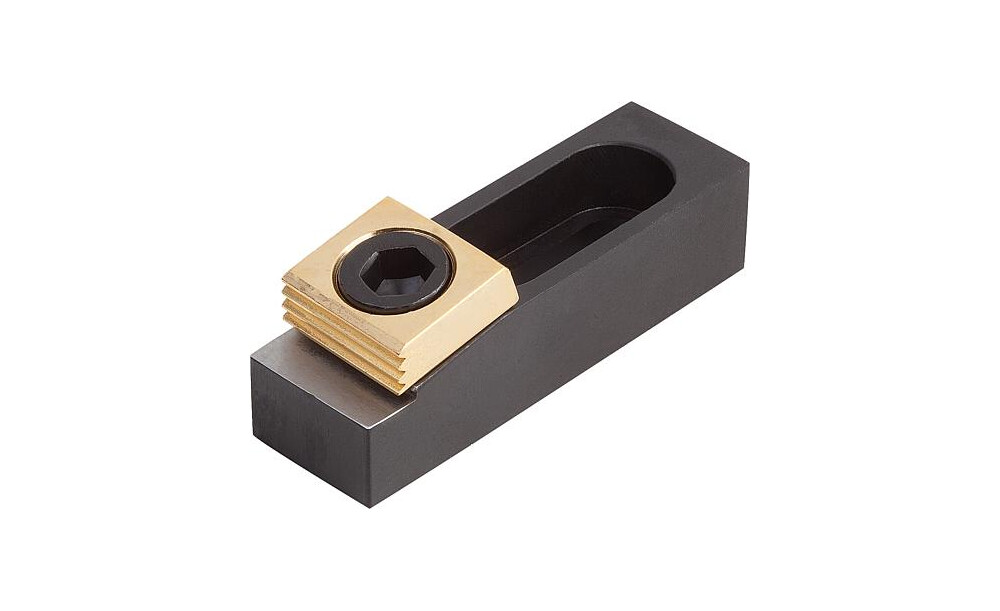

Werkstoff: Stahl. Ausführung: Körper vergütet, brüniert und Auflagefläche geschliffen. Klemmscheibe einsatzgehärtet und vermessingt. Bestellbeispiel: K0031.12 Hinweis: Mit zwei Anschlagelementen und einer oder zwei Spann-Exzenterschrauben mit Klemmstück mit Auflage verschiebbar kann eine Spannvorrichtung kostengünstig maßgeschneidert werden. Auf Anfrage: Ersatz-Exzenter-Schrauben.

Technische Eigenschaften:

• Anzieh- drehmoment max. Nm: 28
• Ausführung 1: mit Klemmstück
• Ausführung 2: mit Auflage
• B: 19
• B1: 8,4
• B2: 13,4
• Benennung: Spann-Exzenterschraube
• G: 5,3
• Gewicht in kg (ERP): 0.1112
• H1: 15,9
• H2: 11,684 -0,013
• H3: 6,6
• L: 63,5
• L1: 21
• L2: 13,5
• Langloch: geschlossen
• Material Grundkörper: Stahl
• Passende Befestigungs- schraube: M8
• S: 6,3
• S1: 1,2
• Spannkraft kN: 8,9
• SW: 7
• Zubehör KIPP: K1969.1013
• Zubehör NLM: 04521-10-1013
