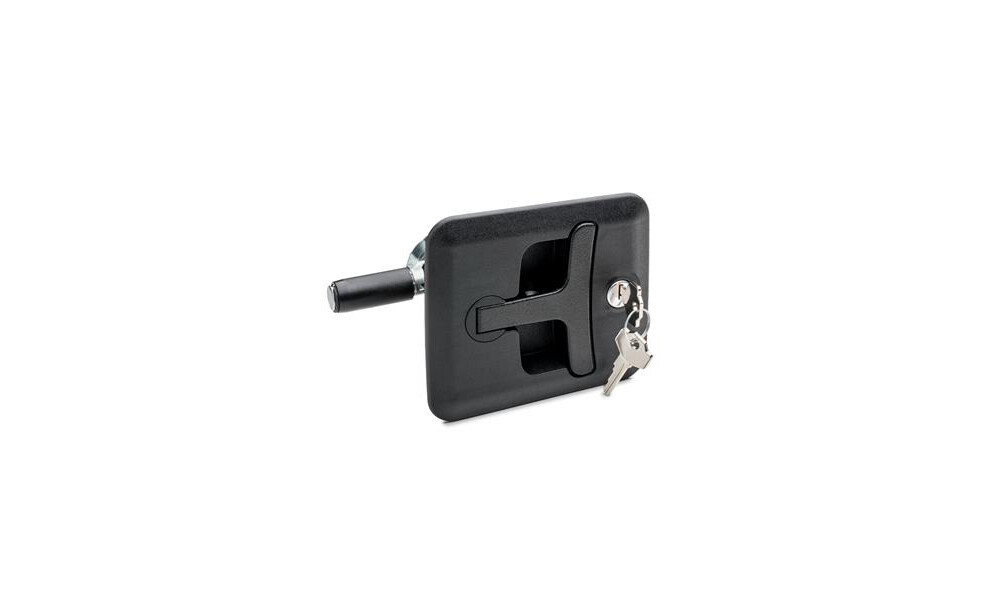

Drehspannverschlüsse GN 5630 ermöglichen eine abschließbare Zuhaltung von Türen, Klappen und Luken. Der ausgeklappte T-Griff bewegt den Riegel durch eine 90°-Drehung in Schließposition hinter den Rahmen. Durch Einklappen des T-Griffs in das Verschlussgehäuse wird ein linearer Hub am Riegel von 5 mm ausgeführt, der den Riegel gegen den Rahmen zieht. So erfährt z.¿B. ein Kantenschutz-Dichtprofil in der Endstellung den nötigen Anpressdruck. Der zweistufige Bewegungsablauf sorgt für eine vibrationssichere Zuhaltung. Der Riegel ist in seiner Position entlang des Verstellwegs l2 justierbar und wird mittels Gewindestift fixiert. In eingeklappter Position lässt sich der Griff mittels des Schlüssels abschließen. Der T-Griff und das Verschlussgehäuse sind mit einer Bohrung d3 versehen, die zum zusätzlichen Einsetzen eines Vorhängeschlosses geeignet ist. Bei der Form mit einheitlicher Schließung kann jedes Schloss mit demselben Schlüssel geöffnet werden. Bei der Form mit unterschiedlicher Schließung gibt es 400 verschiedene Schlossvarianten, deren Schlüssel durch Nummern gekennzeichnet sind. Die 4 Befestigungsschrauben sind im Gehäuse eingespritzt. Zum Lieferumfang gehören 4 entsprechende Muttern sowie 2 abziehbare Schlüssel.

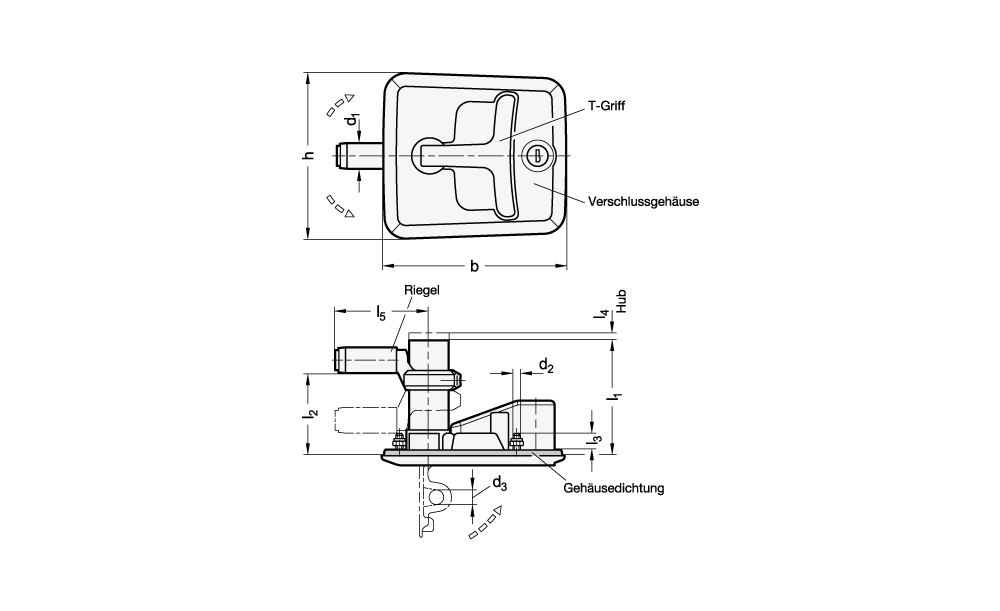

Technische Eigenschaften:

• max.: 75
• b: 128
• d1: 18
• d2: M 5
• d3: 9
• Farbe T-Griff: SW - schwarz, RAL 9005, matt
• Form: SCT - abschließbar (Schließung einheitlich)
• Gewicht: 0.520 kg
• h: 116
• l2 Verstellweg min.: 13
• l3: 13
• l4 Hub: 5
• l5: 63
• Länge l1: 77
• Werkstoff: PA - Kunststoff, Polyamid

Weitere Informationen:

REACH Kennzeichnung nach REACH §33: Ja (>0,1% Pb) | ROHS KONFORM unter Inanspruchnahme der Ausnahmeregelung 6a des Anhang III
