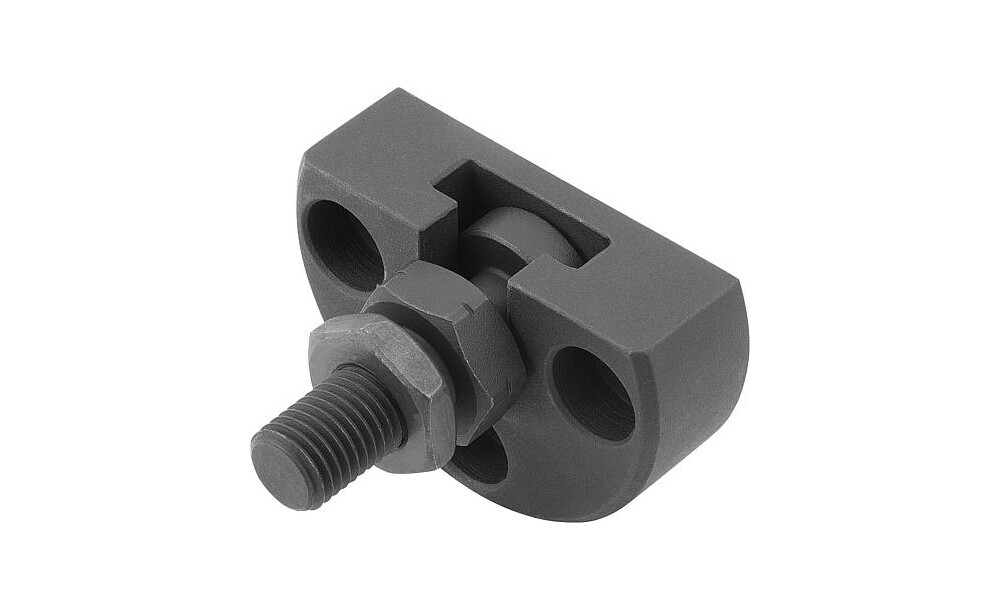

Werkstoff: Kupplungsteil und Flansch Stahl. Mutter (DIN 439) Güte 8.8. Ausführung: Kupplungsteil und Flansch vergütet und phosphatiert. Mutter brüniert. Bestellbeispiel: K0710.20351 Hinweis: Platzsparende Schnellsteckkupplungen mit Radialversatzausgleich für vielseitige Anwendungs- und Einsatzmöglichkeiten, z.B. als Verbindung zwischen Kolbenstange und Linearbewegungseinheit. Die Montage bzw. Demontage der einfachen, robusten und zweiteiligen Kupplung erfolgt mittels T-Nut, ein manuelles Nachjustieren entfällt. Die Schnellsteckkupplung kann mit allen gängigen pneumatischen und hydraulischen Hubzylindern über das Anschlussgewinde verbunden werden. Die Kupplung überträgt keine Drehmomente.

Technische Eigenschaften:

• A: 16
• A1: 8
• Ausführung 1: mit Radialversatzausgleich
• Ausführung 2: mit Anschraubflansch
• Ausführung : Außengewinde
• Benennung: Schnellsteckkupplung
• D=Gewinde: M8
• D1: 48
• D2: 6,6
• D3: 11
• Gewicht in kg (ERP): 0.1180
• L: 35,5
• L1 min.: 13,5
• L2=Gewindelänge: 17
• L3: 13
• Material Grundkörper: Stahl
• Radialversatz- ausgleich X max.: 0,7
• SW: 13
• T: 6,4
• Zulässige Zug-und Druckbelastung max. kN: 4,5
