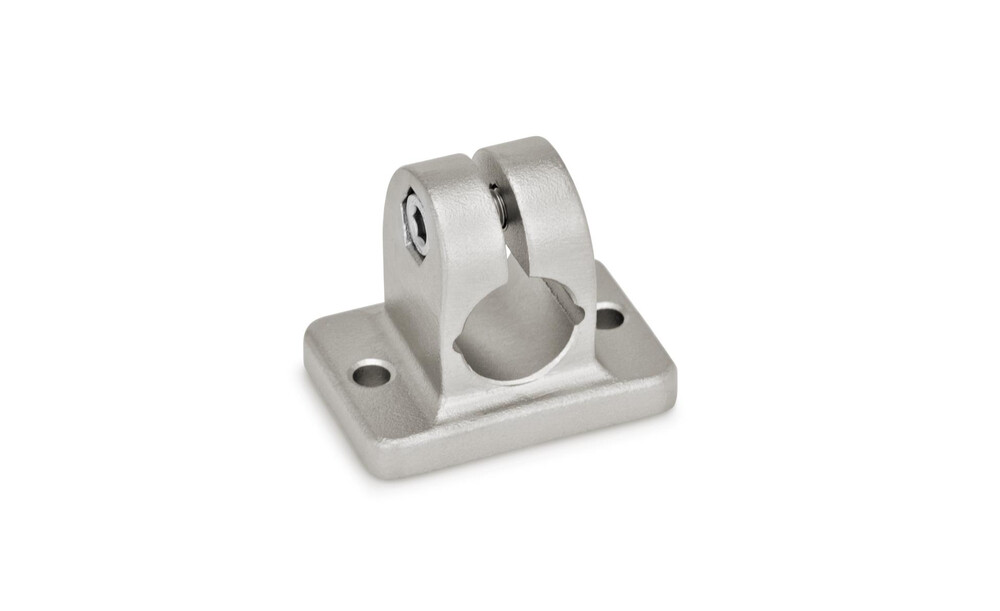

Edelstahl-Flansch-Klemmverbinder
Artikelnummer: 480GN145-B20-2-NI
Die Klemmbohrungen der Flansch-Klemmverbinder GN 145 sind mechanisch bearbeitet und für Konstruktionsrohre GN 990 bzw. DIN¿2391, DIN 2395 und DIN 2462 ausgelegt.
Flansch-Klemmverbinder GN 145 sind auch zum Anbau an Profilsystemen geeignet.
An der Schraubstelle z verkleinert die Zylinderschraube den Bohrungsquerschnitt zum Klemmen.
Wenn werkzeuglos geklemmt werden soll, kann die Zylinderschraube, durch einen in der Tabelle als Zubehör angegebenen verstellbaren Klemmhebel GN 911.3 ersetzt werden.

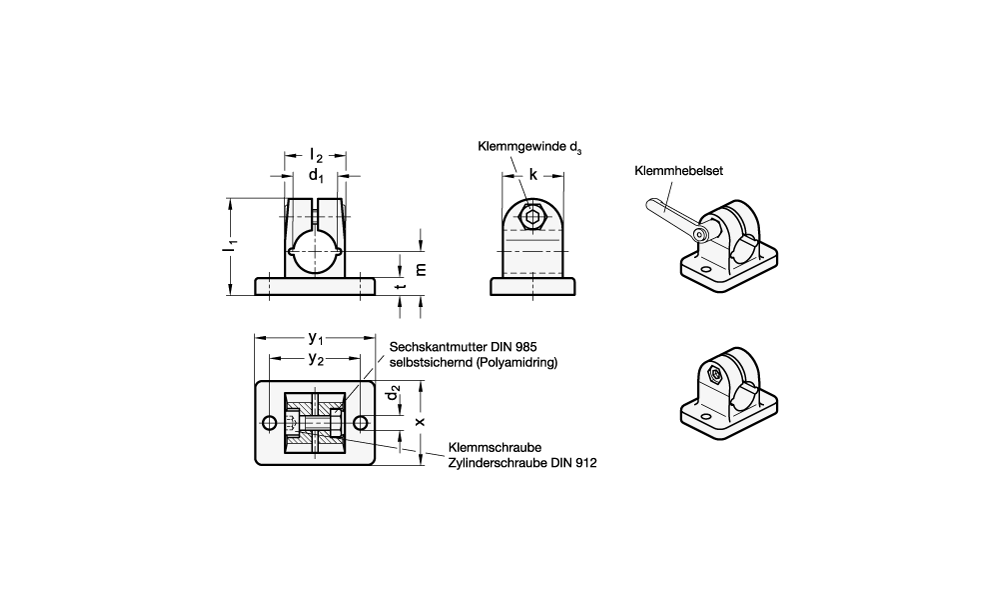

Technische Eigenschaften:
- Bohrung d1: B 20
- d2: 5.5
- Gewicht: 0.153 kg
- k Klemm- länge: 25
- Kennziffer: 2 - mit 2 Edelstahl-Zylinderschrauben ISO 4762
- l1: 40
- l2: 25
- m: 18
- Oberfläche: NI - matte Oberfläche (Gleitschliff)
- t: 7
- Werkstoff: NI - Edelstahl
- x: 35
- y1: 50
- y2: 38
- z Schraub- stelle: M6-20
- Zubehör empf. Klemmhebel GN 911.3 für z l3: 45 | 63
Weitere Informationen:
ROHS KONFORM | REACH KONFORM
-
Preis inkl. MwSt.
-
Preis exkl. MwSt.
- zzgl. Versandkosten
- Taggleicher Standardversand bis 16 Uhr
- 99,92 % Lieferpräzision. Punktgenau. Verlässlich.
- Über 3 Mio Produkte
 ?>)
Technische Daten
- Gewicht153 g
- EAN4045525932746
- Herstellerartikelnummer145-B20-2-NI
- Außendurchmesser D20
- WerkstoffEdelstahl
- Gewicht pro1
- Zolltarifnummer73072210
- Hersteller/MarkeGANTER
- Innendurchmesser d5.5
- ECLASS 14.037-03-02-91 (Flansch (Nichteisenmetall, Teile))
Artikelgruppe: 480150
