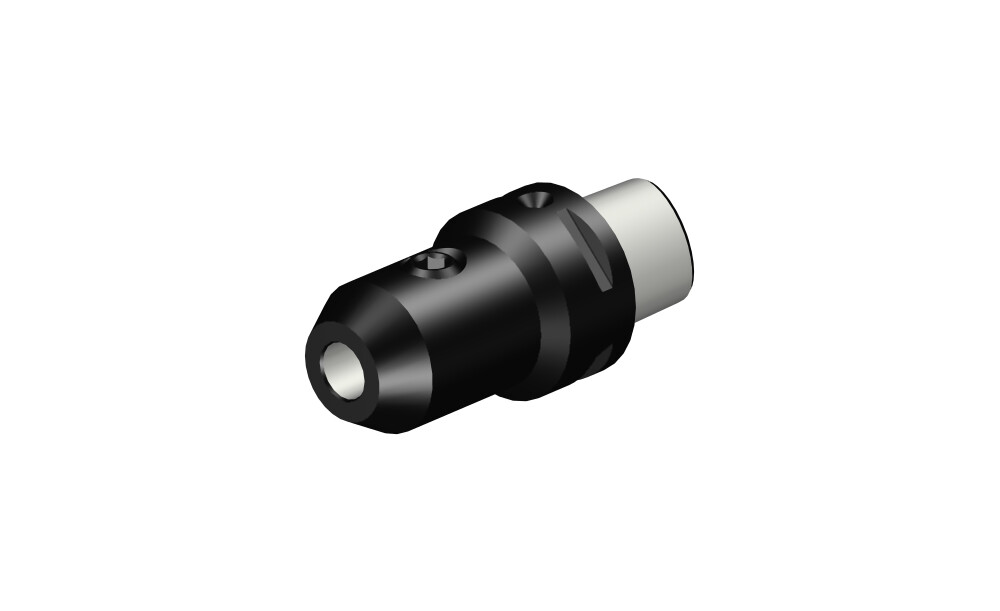

Adapter Coromant Capto® - Weldon

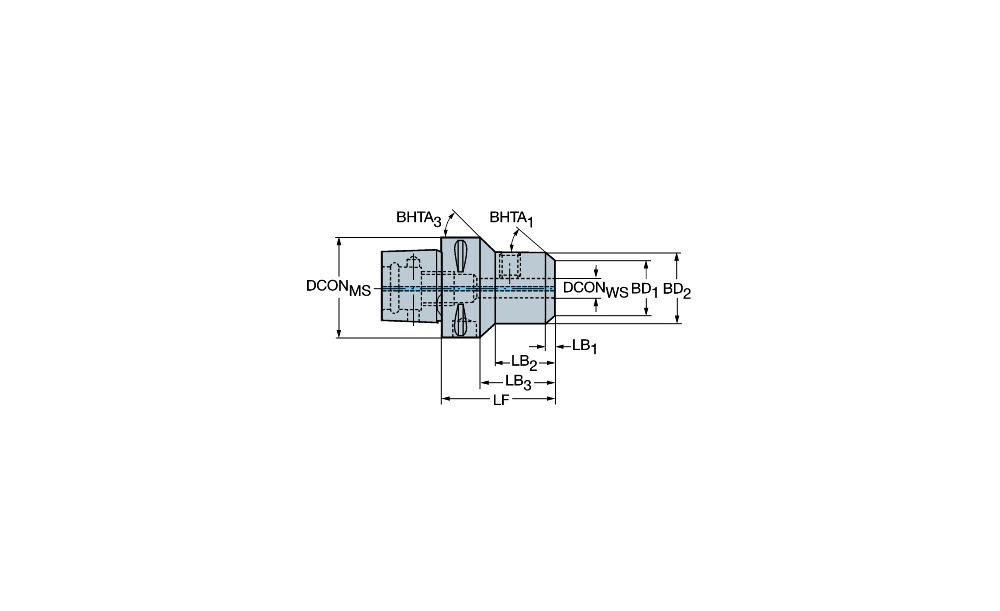

Technische Eigenschaften:

• Adapterschnittstelle Maschinenrichtung(ADINTMS): Coromant Capto (bolt and segment clamping) -size C3
• Ausgewuchtete Ausführung(BBD): 1
• DCONMS: 32 mm
• DCONWS: 9.525 mm
• DFC: 22 mm
• Drehmoment(TQ): 8 Nm
• Funktionslänge(LF): 50.0126 mm
• HerstArtNr: C3-A391.20-09 050
• Hersteller: SANDVIK COROMANT
• IC Code: 19000
• Körperdurchmesser(BD1): 16.7 mm
• Körperdurchmesser(BD2): 25.4 mm
• Körperdurchmesser(BD4): 32 mm
• Körperkegeleinstellwinkel(BHTA1): 30 deg
• Körperkegeleinstellwinkel(BHTA3): 45 deg
• Kühlmitteldruck(CP): 20 bar
• Kühlschmierstoffaustritt(CXSC): 1: axial concentric exit
• Kühlschmierstoffeintritt(CNSC): 3: axial concentric and radial entry
• Länge Körperdurchmesser 1(LB1): 7.5 mm
• Länge Körperdurchmesser 1(LB2): 31.7 mm
• Länge Körperdurchmesser 1(LB4): 50 mm
• LB3: 35 mm
• Lebenszyklusstatus(LCS): 20
• Planlaufeinstellung(ADINTWS): Weldon -inch - 3/8
• Standardnummer(STDNO): ISO26623-1
• Werkzeugausführung(BMC): Steel
• Adapterschnittstelle Maschinenrichtung ADINTM: Coromant Capto (bolt and segment clamping) -size C3
• Aufnahmedurchmesser: 32 mm
• Funktionslänge L: 50.0126 mm
• Aufnahmedurchmesser DCONWS: 9.525 mm
• Planlaufeinstellung ADINTW: Weldon -inch - 3/8

Weitere Informationen:

REACH KONFORM
