Proportional-Regelventil »sentronic D«, 3-Wege-Ausführung, digital, 24 V DC, G 1/4, DN 8, Druckbereich 0 - 10 bar

Zur elektronischen Druckregelung.

Hochdynamisches 3-Wege-Proportionalventil mit digitaler Steuerung.

D steht für:

- Digitale Steuerungstechnik

- Display (integrierte Anzeige)

- Direkt gesteuertes Ventil

- Dynamisch (hohe Geschwindigkeit)

Eine Besonderheit stellt die DaS-Software (siehe Downloads) dar, die über einen PC (Rechnerschnittstelle RS 232) die Möglichkeit der optimalen Reglereinstellung bietet. Gleichzeitig kann der Soll- und Istwert visualisiert werden.

Weitere Funktionen sind Diagnose, Parametrierung und Wartung. Über das integrierte Display und die Funktionstasten kann das Ventil im Ausgangs-Druck ebenfalls verändert und auch ohne PC betrieben werden.

Vorteile:

- geringe Hysterese

- sehr kurze Ansprechzeiten

- extrem geringe Ansprechempfindlichkeit

- kein ständiger Luftverbrauch

- analoger Istwert-Ausgang

- digitale Regelung

- hohe Geschwindigkeit

- Kommunikation mit einem PC

Technische Eigenschaften:

• Analoger Ausgang max.: 10 V
• Analoger Ausgang min.: 0 V
• Ansteuerung: 0 - 10 V
• Arbeitsdruck max.: 10 bar
• Arbeitsdruck min.: 0 bar

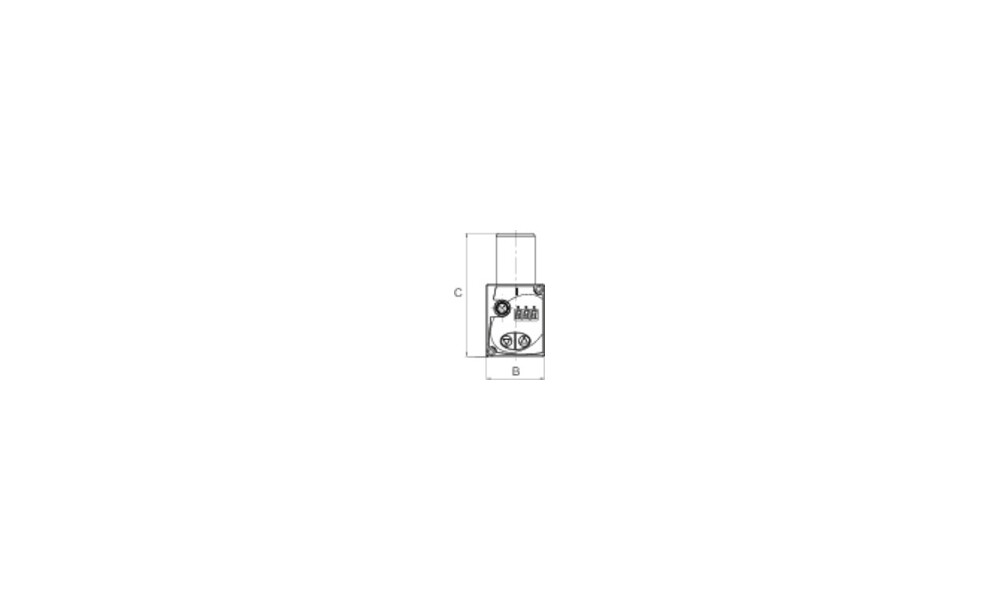

• B: 66,0 mm
• Betätigung: Proportionalmagnet
• C: 138,0 mm
• Dichtmaterial: NBR
• Digitaler Ausgang: Druckschalterausgang PNP +/- 5%
• DN: 8
• Durchfluss: 1750 l/min
• Elektrischer Sollwert: 0 - 10 V
• Failsafe-Verhalten: entlüftend bei Spannungsabfall
• Gehäuse: Aluminium
• Gewinde: G 1/4
• Innenteile: POM
• Medium: Luft oder neutrale Gase (Filter = 50 µm vorgeschrieben)
• Mediumstemperatur max.: 60 °C
• Mediumstemperatur min.: 0 °C
• Umgebungstemperatur max.: 50 °C
• Umgebungstemperatur min.: 0 °C
• Ursprungsland: DE
• Zolltarifnummer: 84818079
