Zur Montage der Ölschaugläser GN 542 ist kein Gewinde erforderlich. Die Schauöffnung ist zurückgesetzt, dadurch die Sichtfläche geschützt. Montagehinweis: Ölschauglas von Hand andrücken, dann, eventuell mit Hilfe einer Zwischenlage z. B. Holz, vollends mit dem Hammer einschlagen. Die Bohrung sollte mit einer 45°-Senkung versehen, der O-Ring leicht eingefettet sein.

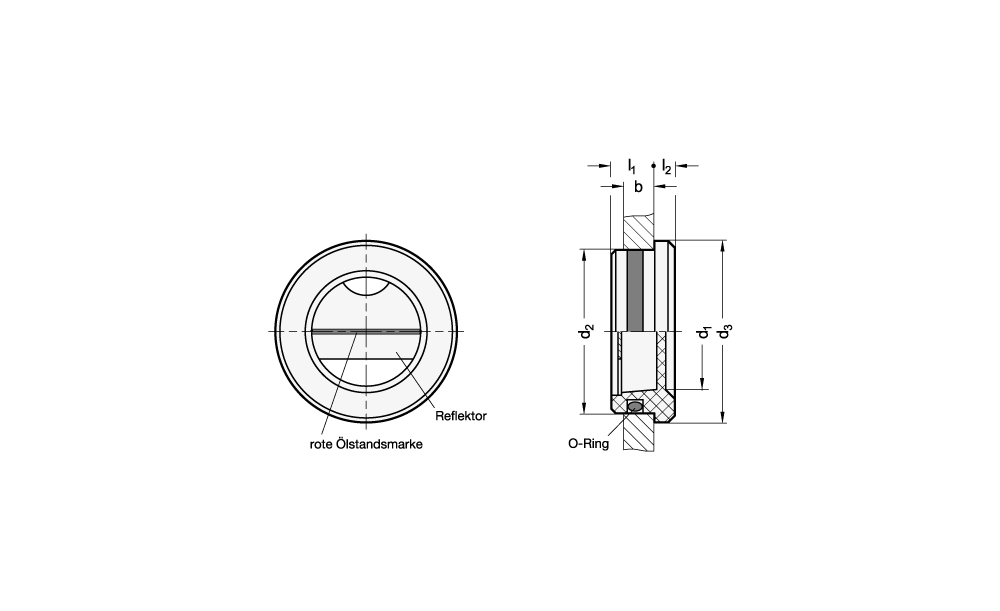

Technische Eigenschaften:

• b min.: 9
• d3: 43
• Einpressdurchmesser d2: 40
• Form: A - mit Reflektor
• Gewicht: 0.015 kg
• l1: 10
• l2: 4
• Schauöffnung d1: 28
• Werkstoff: NO - Kunststoff

Weitere Informationen:

REACH KONFORM | ROHS KONFORM
