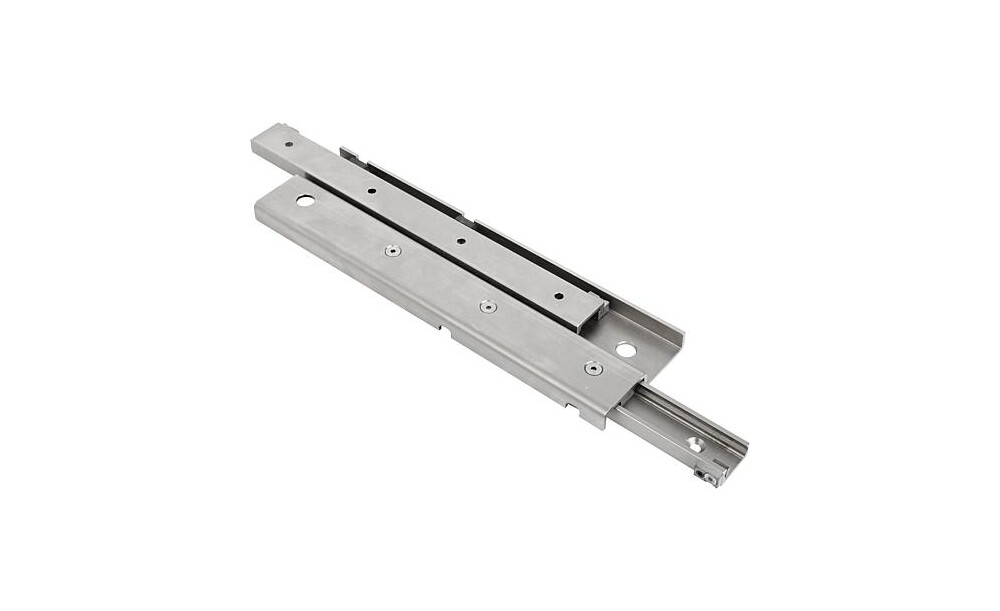

Werkstoff: Schiene und Läufer Wälzlagerstahl. Kugeln Wälzlagerstahl. Ausführung: Schiene und Läufer verzinkt. Laufbahnen induktiv gehärtet. Kugeln gehärtet. Bestellbeispiel: K2021.280290 Bestellhinweis: Verkauf einzeln. Hinweis: Vollauszug bestehend aus zwei Führungsschienen als festes und bewegliches Element und einem S-förmigen Zwischenelement. Dieses hat ein hohes Flächenträgheitsmoment und eine hohe Steifigkeit bei schlanker Bauweise. Hieraus resultiert eine hohe Belastbarkeit mit geringer Durchbiegung im ausgefahrenen Zustand. Der maximale Hub ist größer als die geschlossene Länge der Teleskopschiene. Zur Montage der Schiene Senkschrauben nach DIN EN ISO 10642 der Festigkeitsklasse 10.9 verwenden. Die maximale Verfahrgeschwindigkeit beträgt 0,8 m/s. Einsatztemperatur -30 °C bis +110 °C. Auf Anfrage: Andere Längen (Rastermaß 80 mm). Größe 28 bis max. 1490 mm. Größe 35 bis max. 1730 mm. Größe 43 bis max. 1970 mm. Zeichnungshinweis: 1) für Senkschraube DIN EN ISO 10642

Technische Eigenschaften:

• A: 24,5
• A1: 36
• Anzahl Bohrungen: 8 (6 zugänglich)
• Ausführung 1: S-Form
• B=Breite: 85
• Benennung: Teleskopschiene
• C0Y N: 1376
• D1: M5
• Gewicht in kg (ERP): 3.9080
• Gewicht ca. kg/m : 6,400
• Größe: 28
• H=Höhe: 17
• Hub S: 630
• L max.: 1490
• L=Länge: 610
• Material Grundkörper: Wälzlagerstahl
