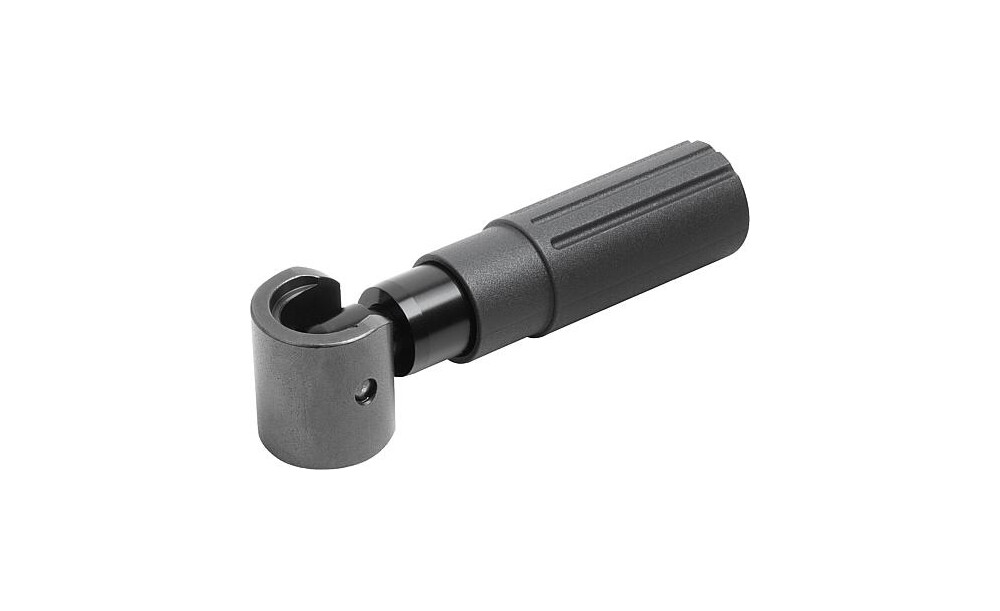

Zylindergriffe werden montiert geliefert und können z.B. an Handräder, Haspeln und Kurbeln angeschraubt werden. Der zylindrische Absatz und die konische Form verleihen den Zylindergriffen eine optimierte Haptik und gute Griffigkeit. Durch das selbsttätige Rückschwenken werden Störkonturen vermieden, wodurch zusätzlich die Verletzungsgefahr minimiert wird. Werkstoff: Griff Thermoplast. Achse Stahl. Ausführung: Griff schwarz. Stahlteile brüniert. Bestellbeispiel: K1470.104 Hinweis: Um den Sicherheits-Zylindergriff in die Bedienungsstellung zu bringen, sind zwei Stellvorgänge auszuführen: - Griff um die Drehachse bis zum Anschlag schwenken (90°). - Griff in axialer Richtung in die Arretierstellung drücken. Das selbsttätige Rückschwenken erfolgt nach dem Loslassen. Die Bohrung D3 wird als Positionierbohrung verwendet. Vorteile: Optimierte Haptik und gute Griffigkeit Griffe für Handräder und Kurbeln Selbsttätiges Rückschwenken nach Loslassen Verschiedene Gewindegrößen NOVO grip KIPP-Design

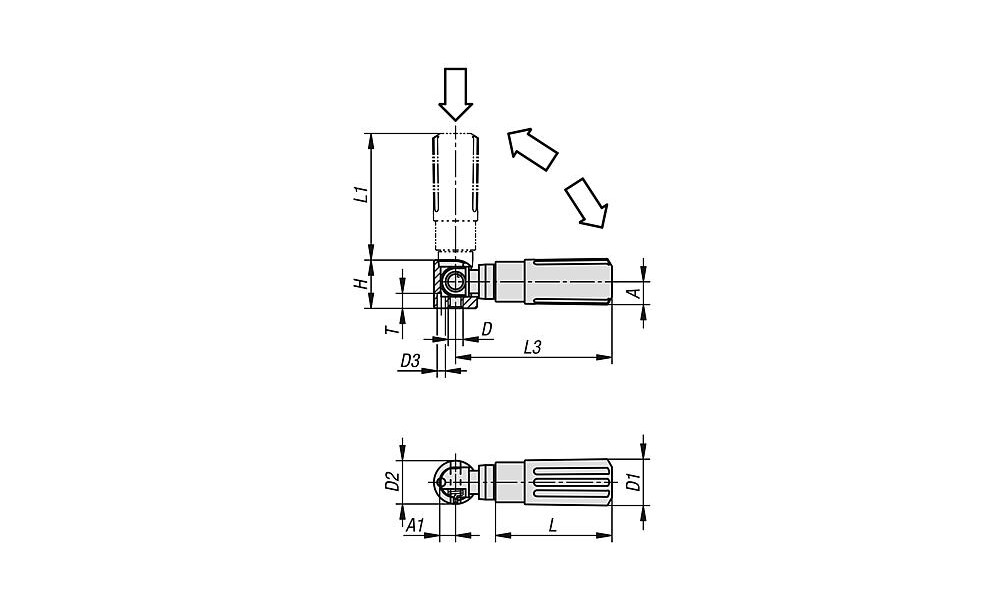

Technische Eigenschaften:

• A: 16
• A1: 9
• Ausführung 1: selbsttätig rückschwenkend
• Benennung: Sicherheits-Zylindergriff
• D=Gewinde: M8
• D1=Außendurchmesser: 25
• D2: 26
• D3: 5,5
• Gewicht in kg (ERP): 0.1411
• Gewindeart: Innengewinde
• Größe: 4
• H: 29
• L=Grifflänge: 70
• L1=Grifflänge: 82
• L3: 98
• Material Grundkörper: Thermoplast
• Material Komponente: Stahl
• T: 6,5

Dieses Produkt ersetzt folgende Artikel:

• KIPP NOVO.GRIP Sicherheits-Zylindergriff
• Artikelnummer: 480K0265.408
• Herstellerartikelnummer: 118871
