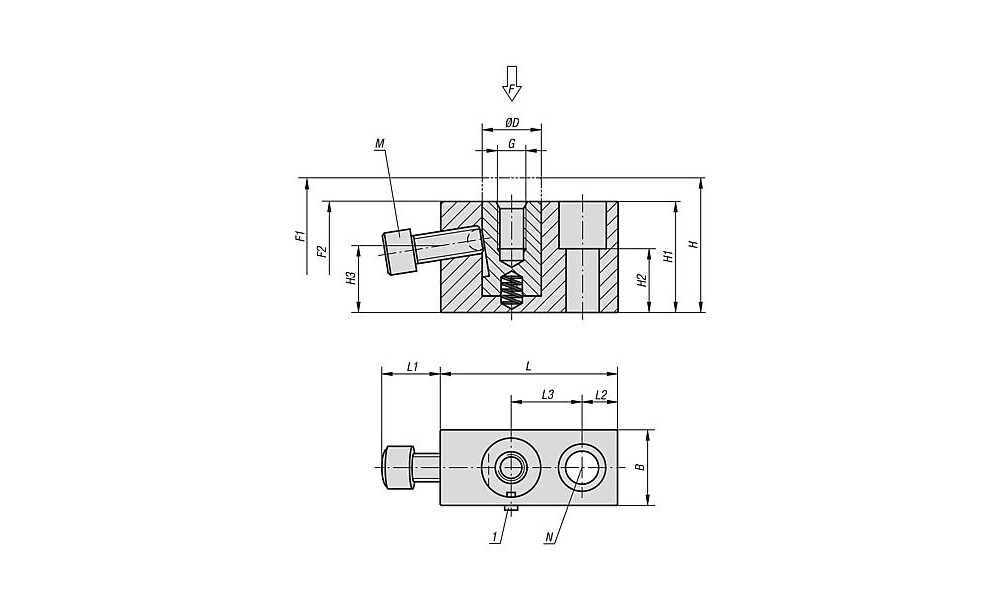

Werkstoff: Vergütungsstahl. Ausführung: Grundkörper brüniert. Druckbolzen vergütet und brüniert. Bestellbeispiel: K0921.06029 Zeichnungshinweis: M = Kugeldruckschraube N = Durchgangsbohrung für Zylinderschraube mit Innensechskant DIN 912 1) Verdrehsicherung 2) Schraubenauflage 3) Sechskantmutter

Technische Eigenschaften:

• Anziehdrehmoment Befestigungsschraube Nm: 7,5
• Ausführung 1: mit Druckbolzen
• B=Breite: 19
• Benennung: Abstützelement
• D=Außendurchmesser: 12
• F N: 4000
• Federkraft Anfang F1 ca. N: 0
• Federkraft Ende F2 ca. N: 6
• G=Gewinde: M6x10
• Gewicht in kg (ERP): 0.1480
• H=Gesamthöhe: 35
• H1=Höhe: 29
• H2: 15
• H3: 17,6
• L=Länge: 38
• L1: 13
• L2: 8
• L3: 15
• M: M6x16
• Material Grundkörper: Vergütungsstahl
• Material Komponente: Vergütungsstahl
• N: M6
• Oberfläche Grundkörper: brüniert
• Oberfläche Komponente: vergütet und brüniert
