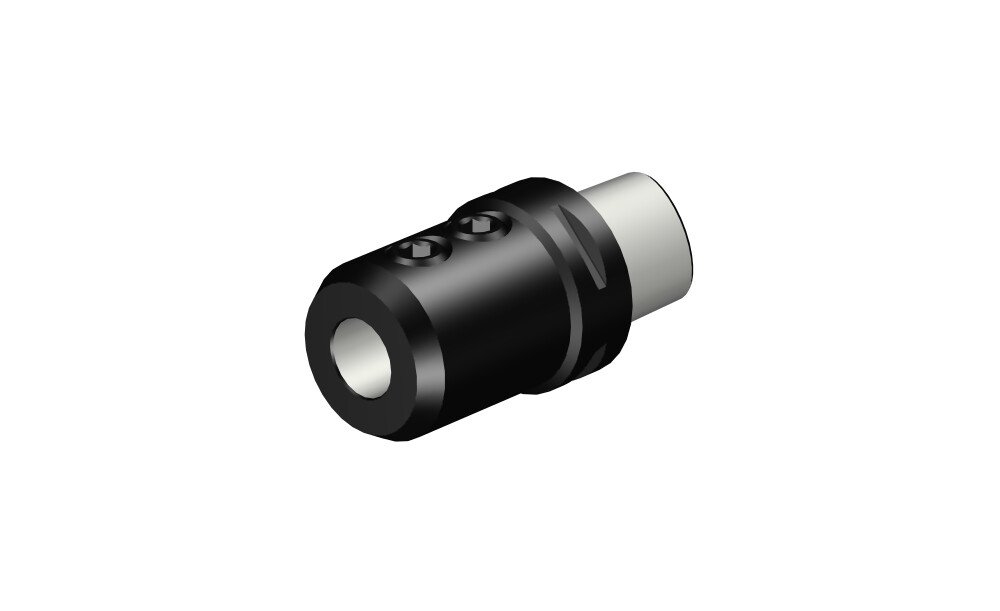

Adapter Coromant Capto® - Weldon / ISO 9766

Technische Eigenschaften:

• Adapterschnittstelle Maschinenrichtung(ADINTMS): Coromant Capto (bolt and segment clamping) -size C6
• DCONMS: 63 mm
• DCONWS: 25.4 mm
• DFC: 44 mm
• Drehmoment(TQ): 25 Nm
• Funktionslänge(LF): 85 mm
• HerstArtNr: C6-A391.23-25 085
• Hersteller: SANDVIK COROMANT
• IC Code: 19000
• Körperdurchmesser(BD1): 48.4 mm
• Körperdurchmesser(BD2): 57.1 mm
• Körperdurchmesser(BD4): 63 mm
• Körperkegeleinstellwinkel(BHTA1): 30 deg
• Körperkegeleinstellwinkel(BHTA3): 56 deg
• Kühlmitteldruck(CP): 20 bar
• Kühlschmierstoffaustritt(CXSC): 1: axial concentric exit
• Kühlschmierstoffeintritt(CNSC): 3: axial concentric and radial entry
• Länge Körperdurchmesser 1(LB1): 7.5 mm
• Länge Körperdurchmesser 1(LB2): 61 mm
• Länge Körperdurchmesser 1(LB4): 85 mm
• LB3: 63 mm
• Lebenszyklusstatus(LCS): 20
• Planlaufeinstellung(ADINTWS): Weldon/ISO9766 drill shank -inch: 1
• Standardnummer(STDNO): ISO26623-1
• Werkzeugausführung(BMC): Steel
• Adapterschnittstelle Maschinenrichtung ADINTM: Coromant Capto (bolt and segment clamping) -size C6
• Aufnahmedurchmesser: 63 mm
• Funktionslänge L: 85 mm
• Aufnahmedurchmesser DCONWS: 25.4 mm
• Planlaufeinstellung ADINTW: Weldon/ISO9766 drill shank -inch: 1

Weitere Informationen:

REACH KONFORM
