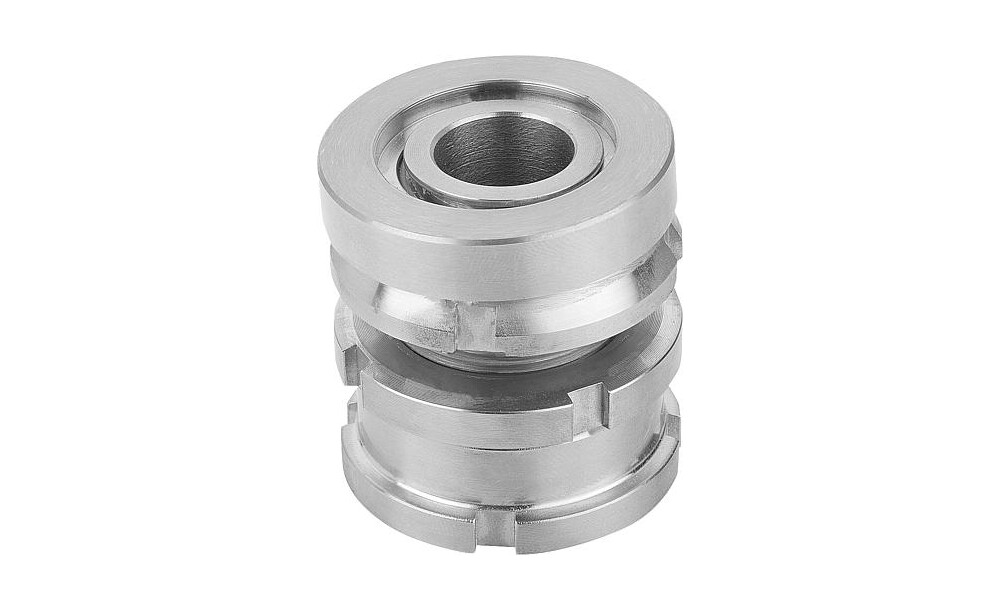

Werkstoff: Normalausführung 1.7225. Edelstahlausführung 1.4305. Ausführung: Normalausführung galvanisch verzinkt, blau passiviert. Edelstahlausführung blank. Bestellbeispiel: K0692.01505 Hinweis: Die Höhenverstell-Elemente finden dort Verwendung, wo es um die Aufstellung und das Ausrichten von Motoren, Aggregaten, Antriebselementen und Fertigungsstraßen geht. Sie zeichnen sich durch ihren großen Verstellweg von 15 mm bis 40 mm aus. Weitere Größen auf Anfrage. Die statische Zusatzbelastung F1 steht nach Abzug der Vorspannkraft (Schraube 8.8, µ m = 0,125) von der Gesamtbelastung F zur Verfügung.

Technische Eigenschaften:

• Ausführung 1: Standard
• Benennung: Höhenverstell-Element
• D=Innendurchmesser: 22
• D1: M40x1,5
• D2=Außendurchmesser: 58
• F kN: 148
• F1 kN: 59,08
• für Schraube : M20
• Gewicht in kg (ERP): 0.7129
• H max. : 86
• H min. : 54
• Kontermutter: ohne Kontermutter
• M: 2,5
• Material Grundkörper: Edelstahl
• N: 6
• ¿H: 32
