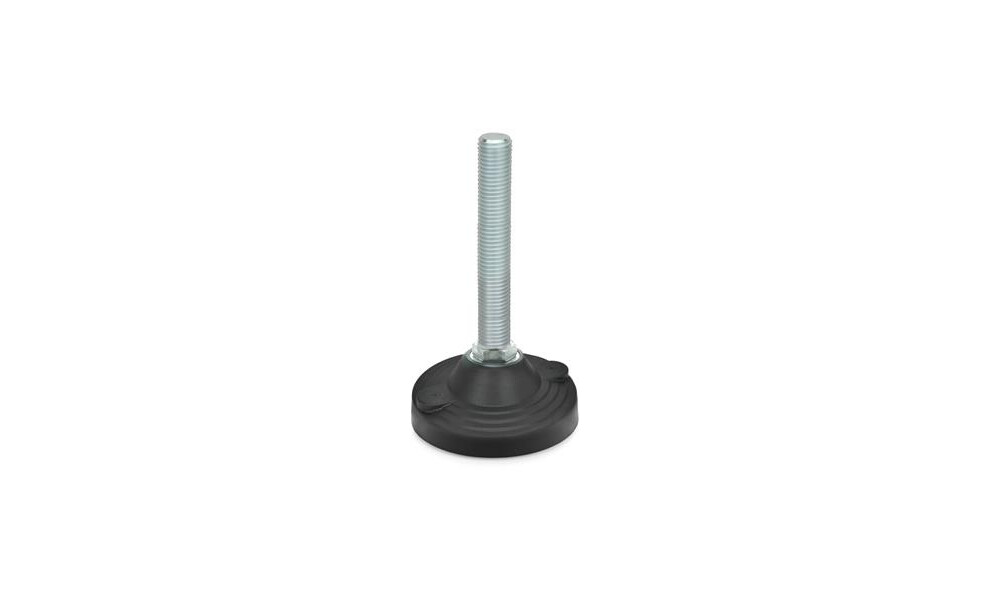

Stellfüße GN 247 zeichnen sich durch eine hohe statische Belastbarkeit aus. Die kostengünstige Verbindung Verstellspindel / Fuß lässt allerdings nur eine Auslenkung von ± 2° zu. Die in der Tabelle angegebenen Werte der statischen Belastbarkeit sind Richtwerte, bei deren Überschreitung es zur bleibenden Verformung bzw. zum Bruch des Kunststofffußes kommen kann. Die Werte wurden durch eine Versuchsreihe ermittelt, bei der eine begrenzte Anzahl von Gelenkfüßen eine begrenzte Zeit durch eine senkrecht zum Fuß wirkende, statische Kraft beaufschlagt wurde.

Technische Eigenschaften:

• d3: 12.5
• Form: A - ohne Mutter, ohne Gummiauflage
• Fußdurchmesser d1: 125
• Gewicht: 0.930 kg
• Gewinde d2: M 30
• Gewindelänge l1: 155
• k: 95
• l2: 55
• l3: 45
• l4: 23
• Statische Belastbarkeit in kN (Hinweis beachten): 40
• sw: 30
• Werkstoff: PA - Kunststoff, Polyamid

Weitere Informationen:

ROHS KONFORM unter Inanspruchnahme der Ausnahmeregelung 6a des Anhang III | REACH Kennzeichnung nach REACH §33: Ja (>0,1% Pb)
