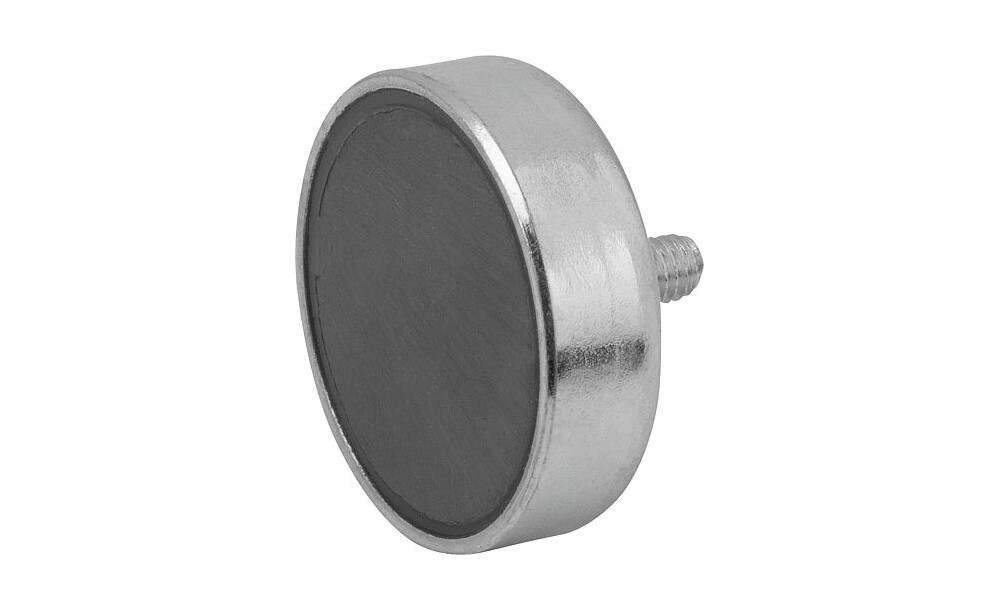

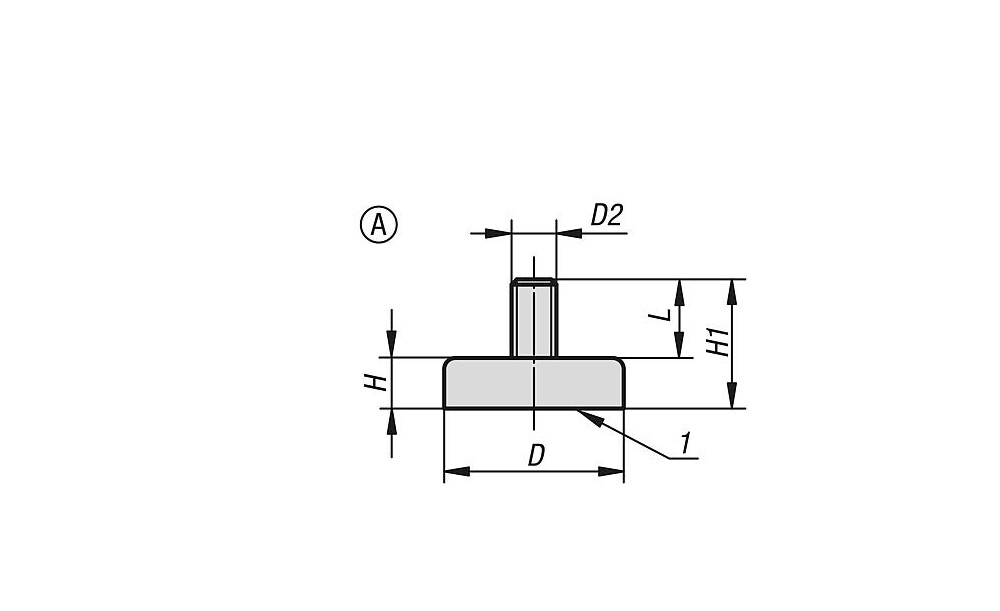

Werkstoff: Gehäuse Stahl. Magnetkern Hartferrit. Ausführung: Gehäuse verzinkt. Hinweis: Flachgreifer mit Gewinde, geschirmtes System. Bei den Ausführungen D 80, D 100 und D 125 sind Haarrisse an der Haftfläche des eingebauten Magnetwerkstoffes fertigungstechnisch nicht vermeidbar. Sie beeinträchtigen die Funktion des Haftmagneten in keiner Weise. Temperaturbereich: max. 200 °C. Zeichnungshinweis: 1) Haftfläche

Technische Eigenschaften:

• Ausführung 1: Flachgreifer
• Ausführung 2: rund
• Befestigungsart: Außengewinde
• Benennung: Magnet
• D=Außendurchmesser: 25 ±0,15
• D2=Gewinde: M4
• Form: A
• Gewicht in kg (ERP): 0.0185
• H=Höhe: 7
• H1=Gesamthöhe: 15
• Haftkraft N: 40
• L=Gewindelänge: 8
• Material Grundkörper: Hartferrit
• Material Komponente: Stahl
• Oberfläche Komponente: verzinkt
• Temperatur* max. °C: 100
• Ursprungs-Region: 09
